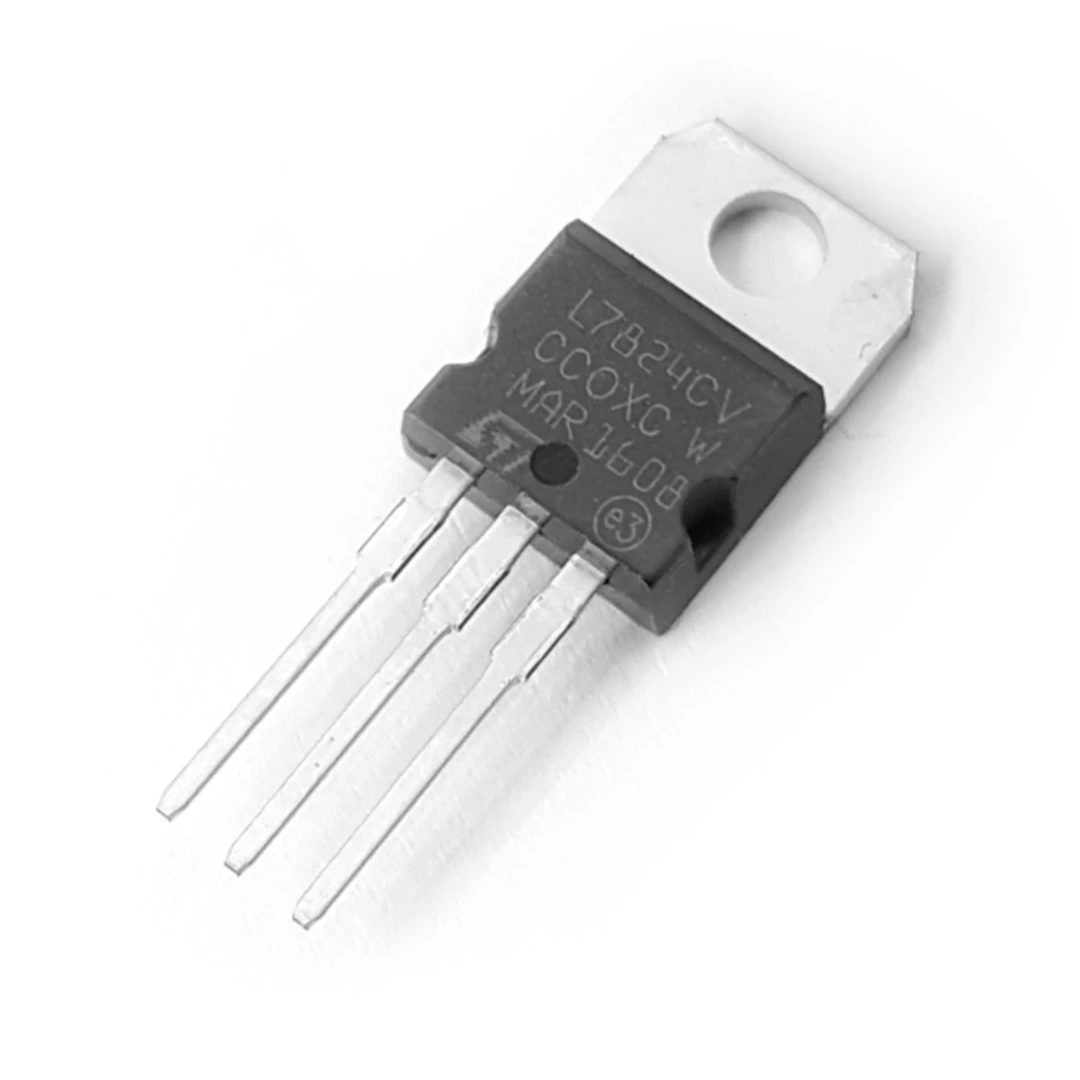

IC L7824CV
آی‌سی L7824CV یک رگولاتور ولتاژ خطی با خروجی ثابت ۲۴ ولت و جریان تا ۱.۵ آمپر است که در بسته‌بندی TO-220 عرضه می‌شود و برای تثبیت ولتاژ در مدارهای تغذیه صنعتی، DIY و کنترل مناسب است.
هیت سینک
این قطعه دارای حفاظت‌های داخلی در برابر دمای بالا، جریان بیش از حد و اتصال کوتاه بوده و برای عملکرد بهتر نیاز به هیت‌سینک دارد.
استفاده از خازن‌های ورودی و خروجی برای افزایش پایداری توصیه می‌شود و در پروژه‌هایی مانند تغذیه ماژول‌های رله، موتورهای DC یا سنسورهای ۲۴ ولتی کاربرد فراوان دارد.
مشخصات فنی L7824CV
نوع خروجی: ولتاژ ثابت +۲۴ ولت
حداکثر جریان خروجی: تا ۱.۵ آمپر
ولتاژ ورودی: بین ۲۶ تا ۴۰ ولت (برای عملکرد مطمئن)
افت ولتاژ (Dropout): حدود ۲ ولت
نوع بسته‌بندی: TO-220 (مناسب برای نصب روی هیت‌سینک)
حفاظت‌ها:
محافظت در برابر دمای بالا (thermal shutdown)
محافظت در برابر جریان بیش از حد (overcurrent)
محافظت در برابر اتصال کوتاه
کاربردها
طراحی منابع تغذیه ۲۴ ولت برای مدارات صنعتی یا کنترل
تغذیه ماژول‌های رله، موتورهای DC، یا سنسورهایی که با ۲۴ ولت کار می‌کنند
روش تهیه
شما میتوانید این IC L7824CV را از سایت الکمیک تهیه کنید و در دسته قطعات الکترونیکی میتوانید محصولات مشابه این IC L7824CV را نیز تهیه کنید
