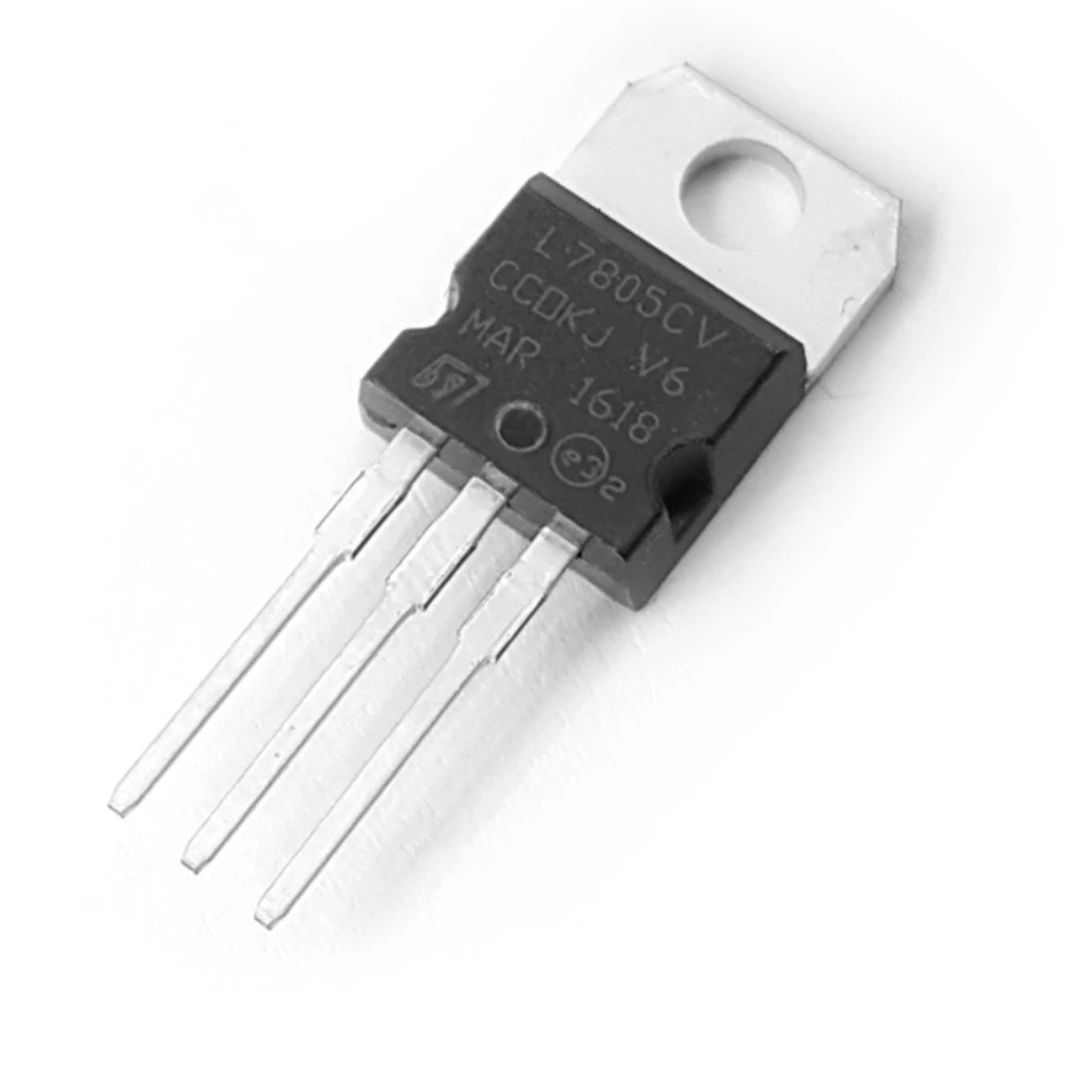

رگولاتور ولتاژ 7805 پکیج TO-220

رگولاتور ولتاژ 7805 پکیج TO-220 یک نوع آی سی رگولاتور خطی کاهنده می باشد. این تثبیت کننده ولتاژ دارای ولتاژ خروجی +5 ولت ثابت می باشد. حداقل ولتاژ ورودی در این رگولاتور 5 ولت و حداکثر ولتاژ ورودی 12 ولت است.

ولتاژ خروجی

این رگولاتورها برخلاف رگولاتورهای سوییچینگ، ابعاد بسیار کوچکی داشته و نیاز به هیچ قطعه اضافه جهت راه اندازی نیستند. ولتاژ خروجی این رگولاتور 4.9 تا 5.1 ولت dc بوده، اما ولتاژ معمول خروجی، 5 خواهد بود. این رگولاتور توان تامین جریان 1 آمپری را در خروجی، دارد. راه اندازی کار با این رگولاتور بسیار ساده است. کافیست فقط ولتاژ ورودی را به رگولاتور وصل کنید. سپس در خروجی 5 ولت را دریافت خواهید نمود

روش تهیه

شما میتوانید این رگولاتور ولتاژ 7805 پکیج TO-220 را از سایت الکمیک تهیه کنید و در دسته بندی قطعات الکترونیکی میتوانید محصولات مشابه این رگولاتور ولتاژ 7805 پکیج TO-220 را نیز تهیه کنید

مشخصات فنی رگولاتور 7805 (پکیج TO-220)

نوع رگولاتور: خطی (Linear)
ولتاژ خروجی: ۵ ولت ثابت مثبت
ولتاژ ورودی: معمولاً بین ۷ تا ۲۵ ولت
جریان خروجی: تا ۱.۵ آمپر (با خنک‌کننده مناسب)
پکیج: TO-220 — دارای سه پایه و بدنه فلزی برای دفع حرارت
پایه‌ها:
پایه ۱: ورودی (Input)
پایه ۲: زمین (GND)
پایه ۳: خروجی (Output)

کاربردها

تغذیه میکروکنترلرها مانند Arduino، AVR، PIC
تثبیت ولتاژ در مدارات دیجیتال
استفاده در پروژه‌های DIY و بردهای آزمایشگاهی
مناسب برای ماژول‌های سنسور، نمایشگر، و ماژول‌های ارتباطی

نکات مهم در استفاده

برای جریان‌های بالا، هیت‌سینک یا خنک‌کننده روی بدنه TO-220 الزامی است.
در صورت استفاده با باتری یا منابع ناپایدار، خازن‌های ورودی و خروجی (مثلاً 0.33µF و 0.1µF) توصیه می‌شوند.
در برابر اتصال کوتاه و دمای بالا محافظ داخلی دارد، اما بهتر است در طراحی لحاظ شود.
