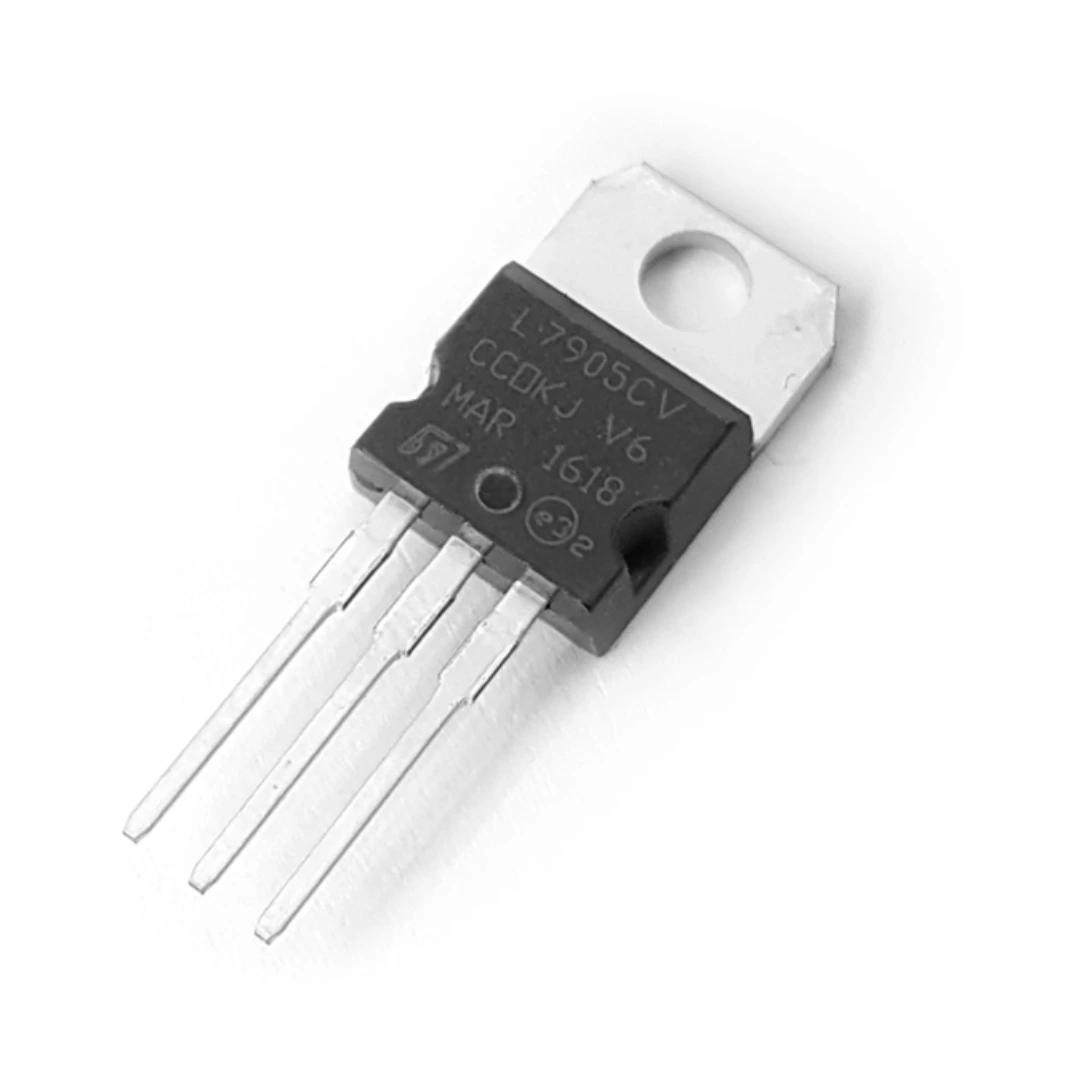

IC L7905CV

آی‌سی L7905CV یک رگولاتور ولتاژ منفی با خروجی ثابت −5 ولت و جریان تا 1.5 آمپر است که در مدارهای تغذیه دو قطبی مانند تقویت‌کننده‌های صوتی، تجهیزات آنالوگ و پروژه‌های DIY کاربرد دارد.

طراحی و ولتاژ ورودی

این قطعه در بسته‌بندی TO-220 عرضه می‌شود و برای عملکرد پایدار نیاز به هیت‌سینک مناسب دارد. ولتاژ ورودی آن بین −7 تا −35 ولت بوده و افت ولتاژ حدود 1.4 ولت دارد، بنابراین برای خروجی دقیق −5 ولت باید حداقل −6.4 ولت ورودی تأمین شود. استفاده از خازن‌های ورودی و خروجی برای کاهش نویز و افزایش پایداری توصیه می‌شود.

مشخصات فنی L7905CV

نوع خروجی: ولتاژ ثابت −5 ولت
حداکثر جریان خروجی: تا 1.5 آمپر (با خنک‌کننده مناسب)
ولتاژ ورودی: بین −7 ولت تا −35 ولت
افت ولتاژ (Dropout): حدود 1.4 ولت
نوع بسته‌بندی: TO-220 (مناسب برای نصب روی هیت‌سینک)
جریان بی‌باری (Quiescent Current): حدود 3 میلی‌آمپر

کاربردها

تأمین ولتاژ منفی در مدارهای آنالوگ و تقویت‌کننده‌ها
استفاده در منابع تغذیه دو قطبی (مثلاً ±12V یا ±5V)
تثبیت ولتاژ منفی برای آی‌سی‌های حساس
پروژه‌های DIY و مدارهای تست آزمایشگاهی

نکات طراحی

برای دستیابی به جریان کامل 1.5 آمپر، استفاده از هیت‌سینک الزامی است
خازن‌های ورودی و خروجی (مثلاً 0.33µF و 0.1µF) برای پایداری بهتر توصیه می‌شوند
در صورت نیاز به حفاظت بیشتر، می‌توان از دیودهای محافظ در ورودی و خروجی استفاده کرد

روش تهیه

شما میتوانید این IC L7905CV را از سایت الکمیک تهیه کنید و در دسته بندی قطعات الکترونیکی میتوانید محصولات مشابه این IC L7905CV را نیز تهیه کنید
