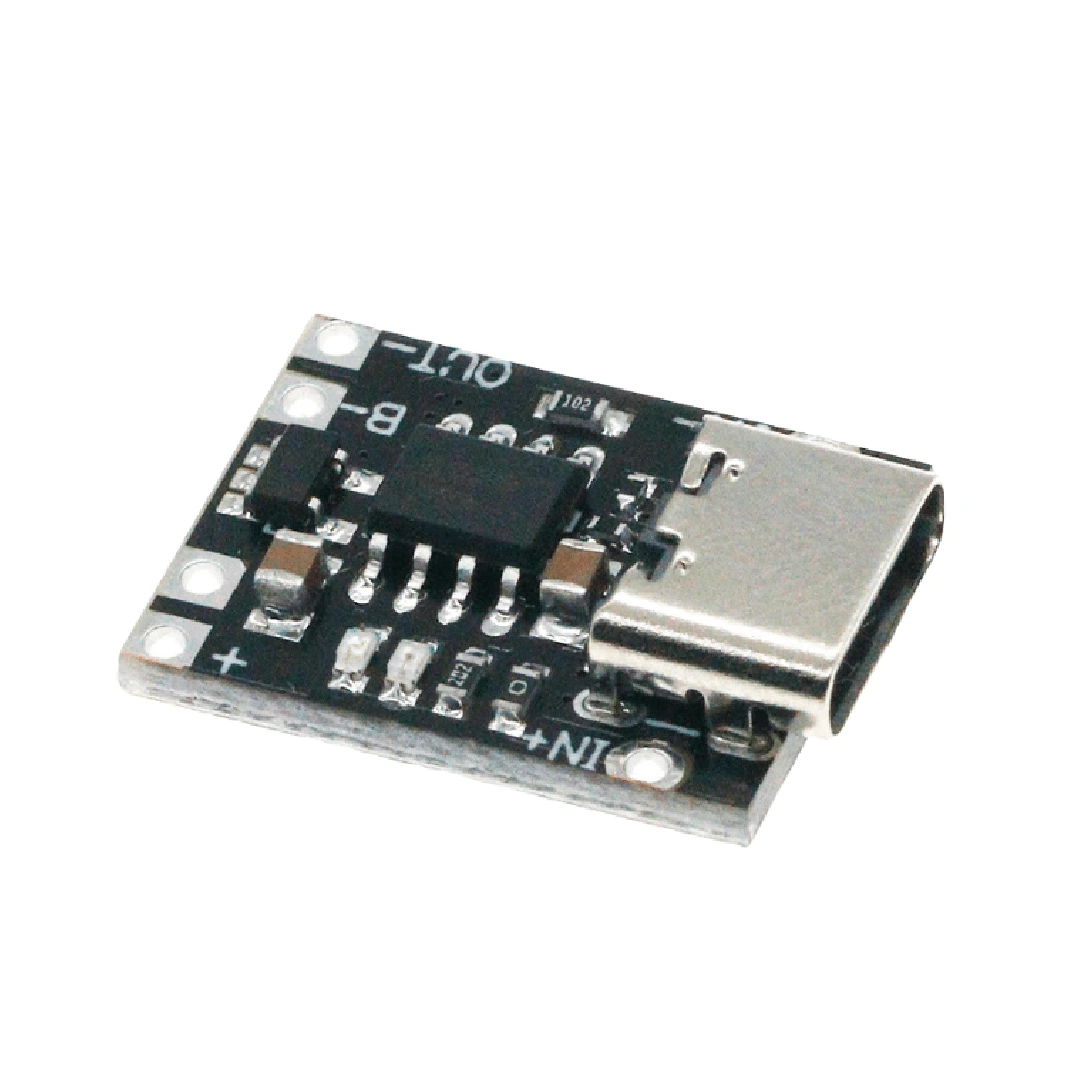

ماژول شارژر باتری لیتیومی 1 آمپر Type-C مینی مدل TP4056

ماژول TP4056 یکی از پرکاربردترین و محبوب‌ترین ماژول‌های شارژ باتری لیتیومی تک سل (3.7 ولت) است که با طراحی ساده، قیمت مناسب، و قابلیت‌های حفاظتی کامل، در پروژه‌های DIY، الکترونیک، و IoT بسیار مورد استفاده قرار می‌گیرد. نسخه‌ای که دارای پورت USB Type-C و مدار محافظ داخلی است، نسبت به نسخه‌های قدیمی‌تر با microUSB یا بدون محافظ، ایمنی و سازگاری بیشتری با تجهیزات مدرن دارد.

مشخصات فنی ماژول TP4056 Type-C با جریان 1 آمپر

– تراشه اصلی شارژ: این ماژول از چیپ TP4056 برای کنترل فرآیند شارژ استفاده می‌کند. این تراشه به‌صورت خطی باتری‌های لیتیومی تک‌سل را با دقت بالا شارژ می‌کند.

– تراشه محافظ داخلی: مدل‌هایی که دارای محافظ هستند، از چیپ DW01 و دو ترانزیستور MOSFET برای جلوگیری از شارژ یا دشارژ بیش از حد استفاده می‌کنند. این ویژگی باعث افزایش عمر باتری و ایمنی بیشتر می‌شود.

– جریان شارژ: جریان شارژ پیش‌فرض 1000 میلی‌آمپر (1 آمپر) است. این مقدار با تغییر مقاومت Rprog قابل تنظیم است. برای مثال، مقاومت 1.2 کیلو اهم جریان 1 آمپر را تنظیم می‌کند.

– ولتاژ ورودی: این ماژول از طریق پورت USB Type-C تغذیه می‌شود و ولتاژ ورودی بین 4.5 تا 5.5 ولت را پشتیبانی می‌کند. معمولاً از آداپتورهای USB یا پاوربانک برای تغذیه استفاده می‌شود.

– ولتاژ شارژ نهایی: ولتاژ نهایی شارژ باتری 4.2 ولت است که برای باتری‌های لیتیوم-یون و لیتیوم-پلیمر تک‌سل مناسب است.

– پورت ورودی: پورت Type-C امکان اتصال راحت‌تر به منابع تغذیه مدرن را فراهم می‌کند و نسبت به microUSB دوام بیشتری دارد.

– نشانگرهای LED: دو LED روی برد وضعیت شارژ را نمایش می‌دهند:
– LED قرمز: در حال شارژ
– LED آبی یا سبز: شارژ کامل

– پین‌های اتصال:
– IN+ / IN-: ورودی تغذیه (در صورت عدم استفاده از پورت Type-C)
– B+ / B-: اتصال مستقیم به باتری
– OUT+ / OUT-: خروجی برای تغذیه مدار یا بار مصرفی

سیستم‌های حفاظتی داخلی

ماژول دارای مدار محافظ داخلی است که از باتری و مدار شما در برابر خطرات زیر محافظت می‌کند:

– Overcharge Protection: جلوگیری از شارژ بیش از حد باتری
– Overdischarge Protection: جلوگیری از تخلیه بیش از حد باتری
– Overcurrent Protection: قطع جریان در صورت عبور جریان بالا
– Short Circuit Protection: محافظت در برابر اتصال کوتاه
– Auto Cut-Off: قطع خودکار پس از شارژ کامل

نحوه اتصال و استفاده

1. ورودی تغذیه: از طریق پورت Type-C یا پین‌های IN+ و IN- به منبع 5 ولت متصل شود.
2. اتصال باتری: پین‌های B+ و B- به باتری لیتیومی 3.7 ولت متصل شوند.
3. خروجی بار: برای تغذیه مدار، از پین‌های OUT+ و OUT- استفاده شود.
4. تنظیم جریان شارژ: با تغییر مقاومت Rprog می‌توان جریان شارژ را تنظیم کرد (مثلاً 1.2kΩ برای 1 آمپر).
