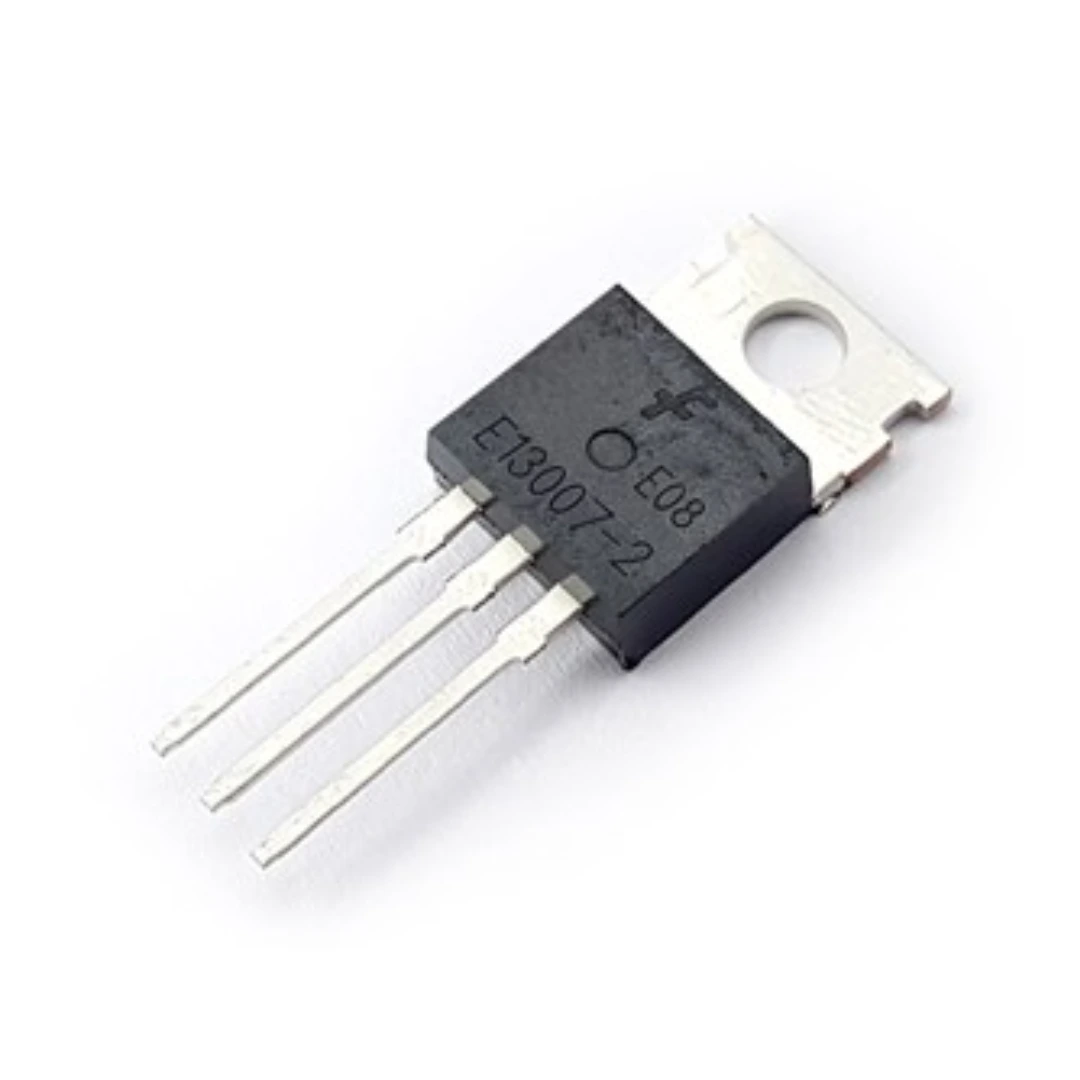

ترانزیستور MJE13007
w w w . E l E C M A K E . C O M
17,900 تومان
موجود در انبار
موجود در انبار
کاربران همراه با این محصول خرید کرده‌اند
ترانزیستور MJE13007
ترانزیستور MJE13007 یک ترانزیستور قدرتی نوع NPN از نوع BJT است که برای کاربردهای سوئیچینگ ولتاژ بالا و جریان متوسط طراحی شده است.
مشخصات فنی کلیدی MJE13007
نوع ترانزیستور: NPN BJT (دو قطبی اتصال)
پکیج: TO-220 (مناسب برای نصب روی هیت‌سینک)
حداکثر ولتاژ کلکتور-امیتر (Vce): تا 400 تا 700 ولت بسته به نسخه و برند
حداکثر جریان کلکتور (Ic): 8 آمپر
توان مصرفی: حدود 80 وات
بهره جریان (hFE): حداقل 25
کاربرد اصلی: سوئیچینگ در منابع تغذیه سوئیچینگ (SMPS)، درایورهای بار القایی، مدارهای ولتاژ بالا
کاربردهای رایج
منابع تغذیه سوئیچینگ (SMPS): به دلیل تحمل ولتاژ بالا و سرعت سوئیچینگ مناسب
درایو بارهای القایی: مانند موتورهای کوچک، ترانس‌ها و رله‌ها
مدارهای روشنایی و کنترل توان: برای قطع و وصل بارهای مقاومتی یا القایی
مدارهای تقویت‌کننده قدرت: در بخش‌های خروجی آمپلی‌فایرهای صنعتی
پیکربندی پایه‌ها (Pinout)
1. Base (پایه کنترل)
2. Collector (کلکتور – ورودی جریان بالا)
3. Emitter (امیتر – خروجی جریان)
نکات طراحی و استفاده
هیت‌سینک الزامی است برای جلوگیری از داغ شدن در جریان‌های بالا
سرعت سوئیچینگ متوسط دارد، مناسب برای فرکانس‌های تا چند ده کیلوهرتز
دارای افت ولتاژ اشباع پایین‌تر نسبت به دارلینگتون‌ها، بنابراین در مدارهایی که افت ولتاژ مهم است، گزینه مناسبی است
روش تهیه
شما میتوانید محصولات مشابه این ترانزیستور MJE13007 را از سایت الکمیک تهیه کنید و در دسته بندی قطعات الکترونیکی میتوانید محصولات مشابه این ترانزیستور MJE13007 را نیز تهیه کنید
مشخصات فنی کلیدی MJE13007
نوع ترانزیستور: NPN BJT (دو قطبی اتصال)
پکیج: TO-220 (مناسب برای نصب روی هیت‌سینک)
حداکثر ولتاژ کلکتور-امیتر (Vce): تا 400 تا 700 ولت بسته به نسخه و برند
حداکثر جریان کلکتور (Ic): 8 آمپر
توان مصرفی: حدود 80 وات
بهره جریان (hFE): حداقل 25
کاربرد اصلی: سوئیچینگ در منابع تغذیه سوئیچینگ (SMPS)، درایورهای بار القایی، مدارهای ولتاژ بالا
کاربردهای رایج
منابع تغذیه سوئیچینگ (SMPS): به دلیل تحمل ولتاژ بالا و سرعت سوئیچینگ مناسب
درایو بارهای القایی: مانند موتورهای کوچک، ترانس‌ها و رله‌ها
مدارهای روشنایی و کنترل توان: برای قطع و وصل بارهای مقاومتی یا القایی
مدارهای تقویت‌کننده قدرت: در بخش‌های خروجی آمپلی‌فایرهای صنعتی
پیکربندی پایه‌ها (Pinout)
1. Base (پایه کنترل)
2. Collector (کلکتور – ورودی جریان بالا)
3. Emitter (امیتر – خروجی جریان)
نکات طراحی و استفاده
هیت‌سینک الزامی است برای جلوگیری از داغ شدن در جریان‌های بالا
سرعت سوئیچینگ متوسط دارد، مناسب برای فرکانس‌های تا چند ده کیلوهرتز
دارای افت ولتاژ اشباع پایین‌تر نسبت به دارلینگتون‌ها، بنابراین در مدارهایی که افت ولتاژ مهم است، گزینه مناسبی است
