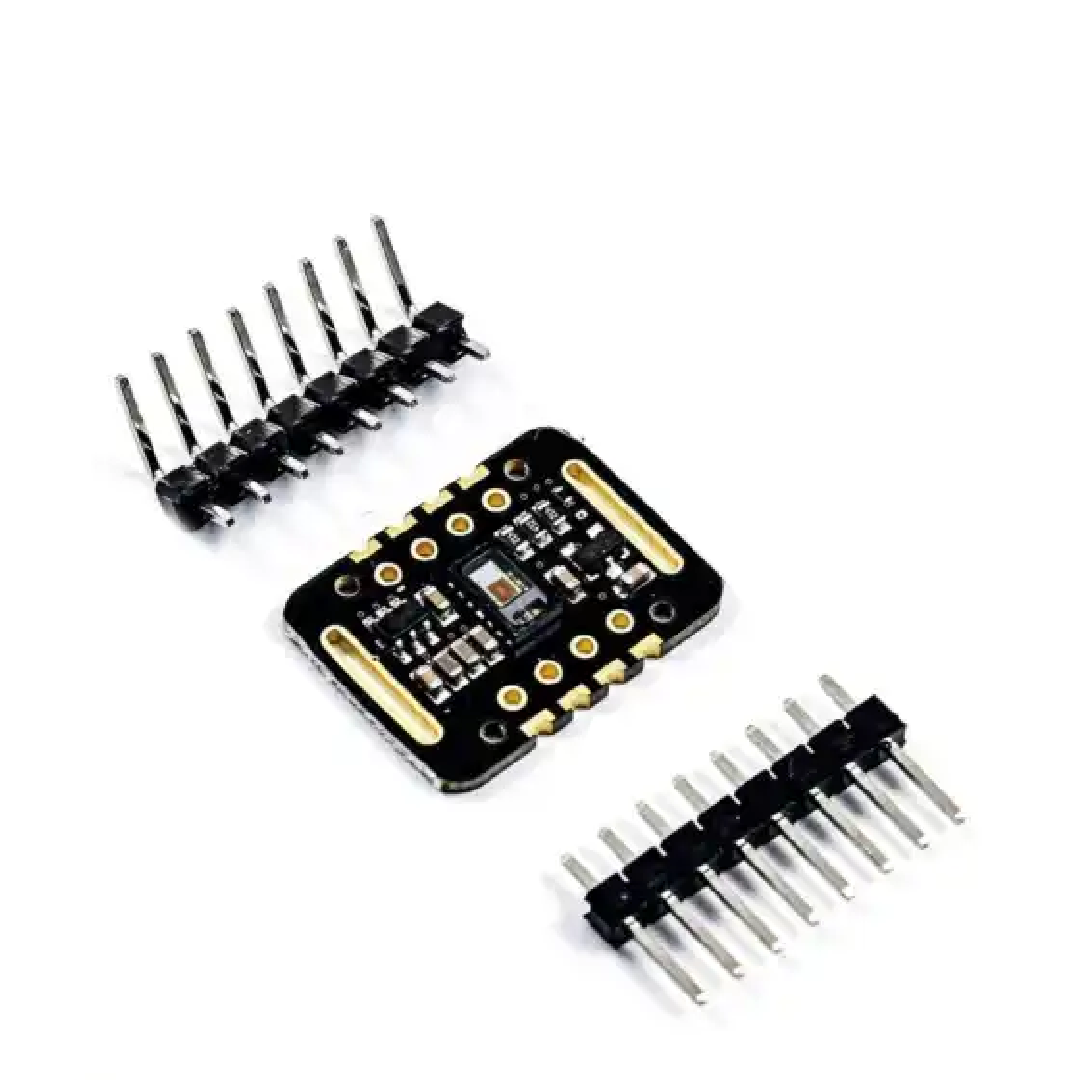

ماژول تشخیص ضربان قلب و غلظت اکسیژن خون MAX30102

ماژول MAX30102 یک سنسور نوری پیشرفته برای اندازه‌گیری ضربان قلب (BPM) و غلظت اکسیژن خون (SpO₂) است. این ماژول با استفاده از فناوری فوتوپلتیسموگرافی (PPG) و دو LED قرمز و مادون‌قرمز، تغییرات حجم خون را از طریق پوست تشخیص می‌دهد.

مشخصات کلیدی ماژول MAX30102

– نوع سنجش: غیرتهاجمی (از طریق پوست، بدون درد)
– پارامترهای اندازه‌گیری: ضربان قلب و سطح اکسیژن خون (SpO₂)
– منابع نور: LED قرمز (660 نانومتر) و LED مادون‌قرمز (880 نانومتر)
– رابط ارتباطی: I²C با ولتاژ کاری 1.8 تا 5 ولت
– ویژگی‌ها:
– الگوریتم حذف نور محیطی برای دقت بیشتر
– مدارهای کم‌نویز داخلی
– طراحی کوچک و مناسب برای پروژه‌های پوشیدنی و پزشکی

نحوه عملکرد

– ضربان قلب: با آنالیز تغییرات زمانی نور بازتابی از انگشت یا پوست، تعداد ضربان در دقیقه محاسبه می‌شود.
– اکسیژن خون (SpO₂): با مقایسه شدت بازتاب نور قرمز و مادون‌قرمز، میزان اشباع اکسیژن خون تعیین می‌گردد.

کاربردها

– دستگاه‌های پالس‌اکسیمتر خانگی و پزشکی
– پروژه‌های پوشیدنی (Wearables) مثل ساعت‌های هوشمند
– ورزش و سلامتی: پایش وضعیت قلب و اکسیژن خون در فعالیت‌های ورزشی
– پروژه‌های آموزشی و DIY: اتصال به Arduino، STM32 یا ESP32 برای ساخت دستگاه‌های پایش سلامت

راه‌اندازی با Arduino

1. سیم‌بندی: اتصال پین‌های SDA و SCL به I2C آردوینو
2. کتابخانه‌ها: استفاده از کتابخانه‌های آماده مثل MAX30102 by SparkFun یا Adafruit
3. کدنویسی:
– خواندن داده‌های ضربان قلب (BPM)
– خواندن سطح اکسیژن خون (SpO₂)
– نمایش روی سریال مانیتور یا LCD

نکات مهم

– برای دقت بیشتر، انگشت باید ثابت روی سنسور قرار گیرد.
– نور محیطی زیاد می‌تواند باعث خطا شود؛ بهتر است سنسور در پوشش یا قاب قرار گیرد.
– این ماژول ابزاری آموزشی و تحقیقاتی است و جایگزین تجهیزات پزشکی حرفه‌ای نیست.

روش تهیه

شما میتوانید این ماژول تشخیص ضربان قلب و غلظت اکسیژن خون MAX30102 را از سایت الکمیک تهیه کنید و در دسته بندی ماژول ها و سنسور ها میتوانید محصولات مشابه این ماژول تشخیص ضربان قلب و غلظت اکسیژن خون MAX30102 را تهیه کنید
