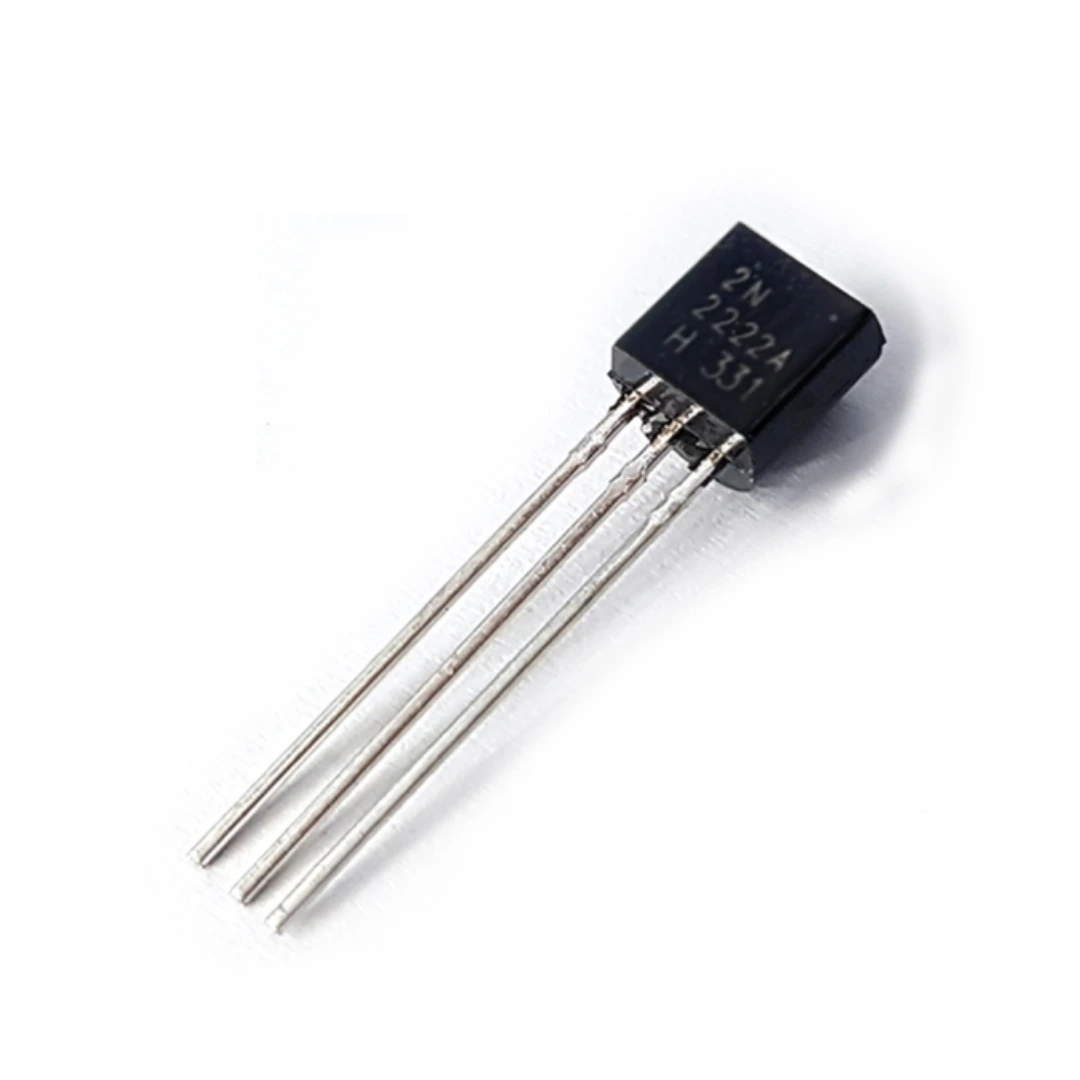

ترانزیستور 2N2222
ترانزیستور 2N2222 یک ترانزیستور NPN بایپولار است که برای کاربردهای عمومی در تقویت و سوئیچینگ سیگنال‌های کم‌جریان و کم‌ولتاژ استفاده می‌شود.
مشخصات فنی ترانزیستور 2N2222
نوع ترانزیستور: NPN سیلیکونی
حداکثر جریان کلکتور (I_C): 600 تا 800 میلی‌آمپر بسته به مدل
حداکثر ولتاژ کلکتور-امیتر (V_CE): 30 ولت
ولتاژ کلکتور-بیس: 75 ولت
توان مصرفی: 625 میلی‌وات
پکیج: TO-18 (فلزی) یا TO-92 (پلاستیکی)
بهره جریان (hFE): بین 100 تا 300 بسته به شرایط کاری
پهنای باند فرکانسی: تا 300 مگاهرتز برای کاربردهای فرکانس بالا
کاربردهای رایج
مدارهای تقویت‌کننده صوتی و RF
پروژه‌های آردوینو و رزبری‌پای
مدارهای سوئیچینگ کم‌جریان
راه‌اندازی LED، رله، و موتورهای کوچک
مدارهای منطقی و دیجیتال
پیکربندی پایه‌ها (Pinout)
در پکیج TO-92:
– پایه 1: Emitter
– پایه 2: Base
– پایه 3: Collector
روش تهیه
شما میتوانید این ترانزیستور 2N2222 را از سایت الکمیک تهیه کنید و در دسته بندی قطعات الکترونیکی میتوانید محصولات مشابه این ترانزیستور 2N2222 را نیز تهیه کنید
