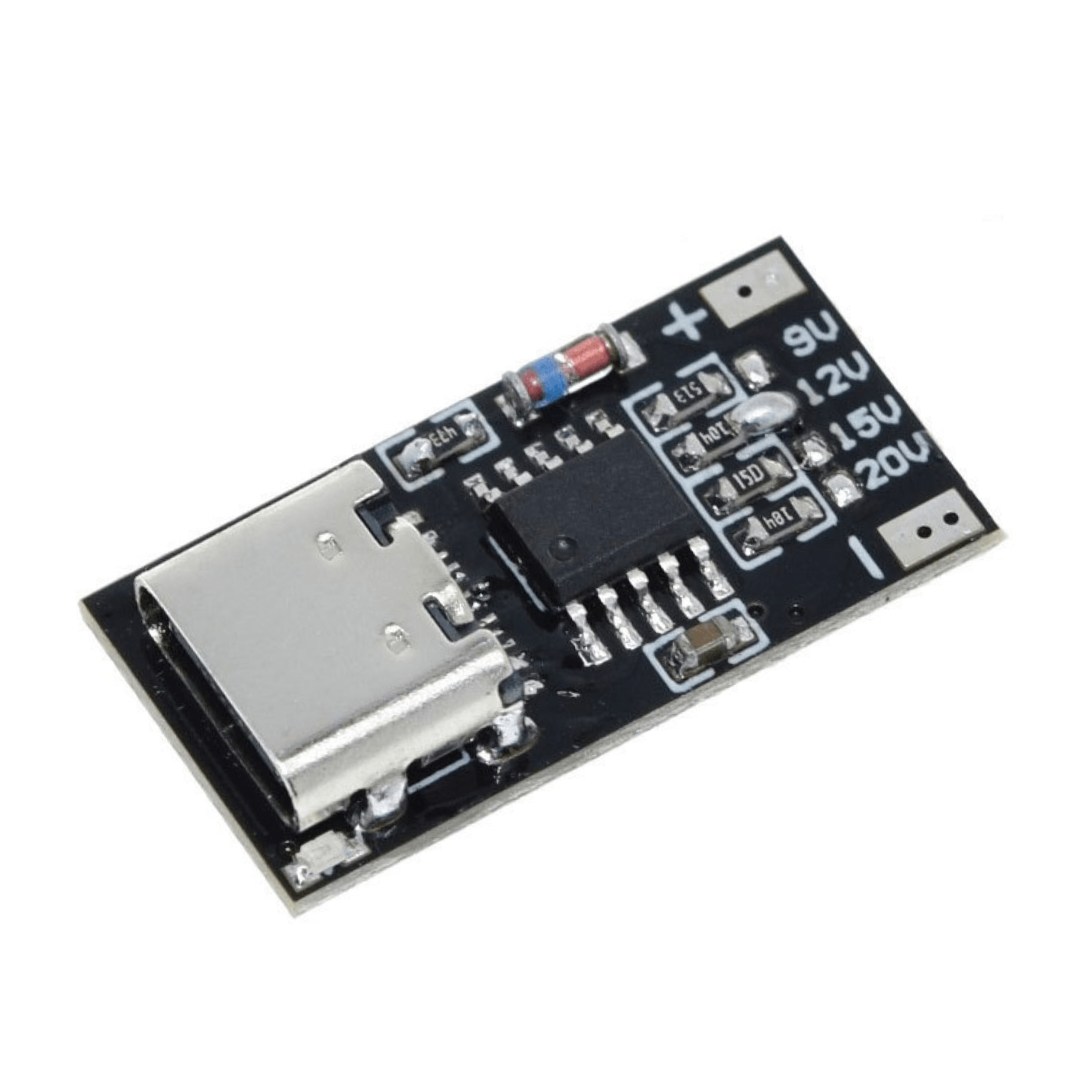

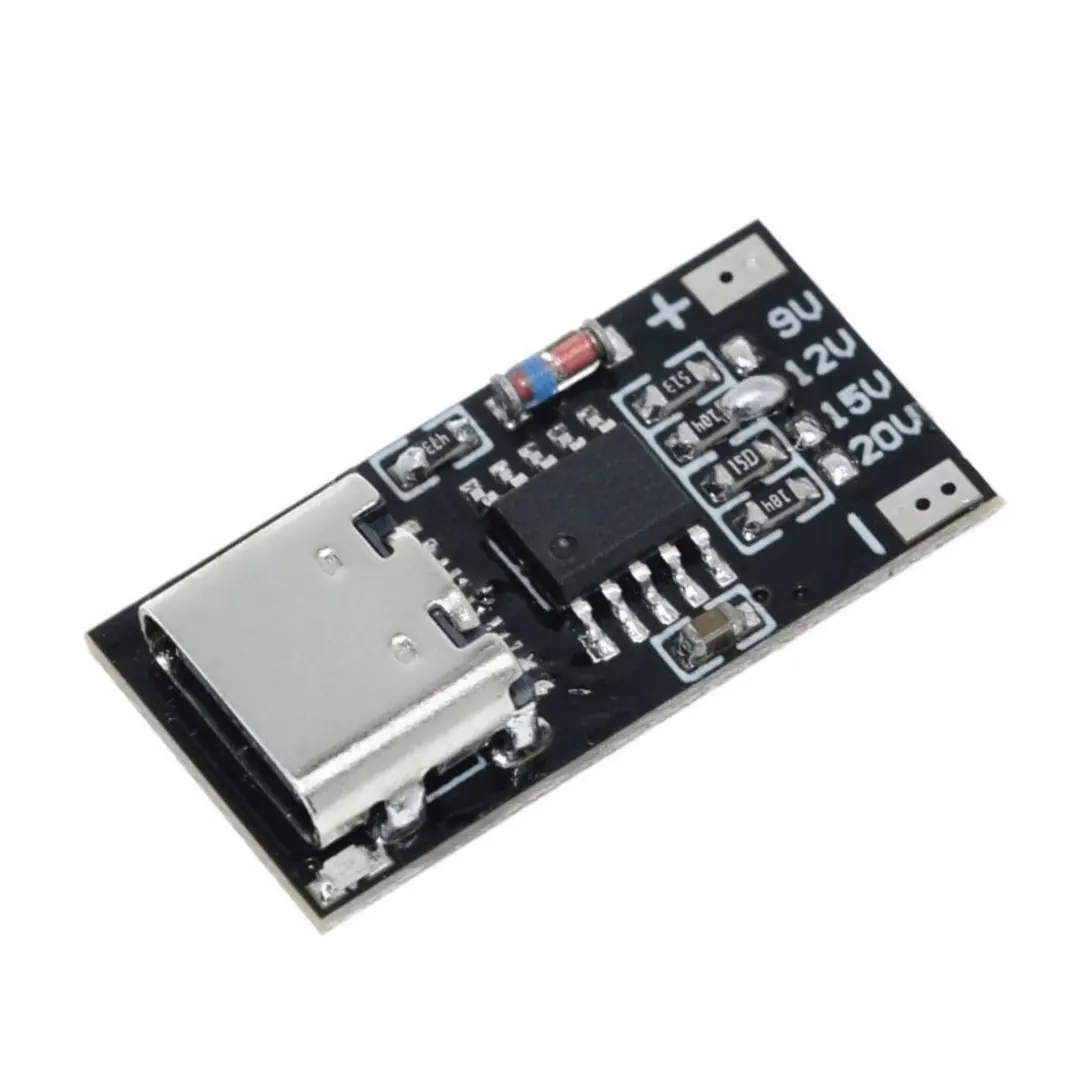

ماژول تبدیل شارژر فست شارژ به آداپتور مدل HW-398

ماژول HW-398 یک ماژول مبدل ولتاژ DC به DC با قابلیت پشتیبانی از فست شارژ است که به‌طور خاص برای استفاده با شارژر های مدرن فست شارژ طراحی شده است.

پروتکل های پشتیبانی شونده

این ماژول از پروتکل‌های متنوعی مانند Qualcomm Quick Charge 2.0/3.0، USB Power Delivery 2.0/3.0، Samsung AFC، Huawei FCP/SCP و حتی Apple 2.4A پشتیبانی می‌کند.

منبع تغذیه

ورودی این ماژول تبدیل شارژر فست شارژ به آداپتور مدل HW-398 از طریق درگاه USB Type-C اش تأمین می‌شود و خروجی آن از طریق لحیم‌کاری پدهای مخصوص قابل انتخاب است
به‌طوری‌که می‌توان ولتاژهایی مانند 5V، 9V، 12V، 15V و 20V را بسته به نیاز پروژه فعال کرد.

این ویژگی باعث می‌شود بتوان از HW-398 برای تغذیه انواع دستگاه‌ها از جمله روترهای قابل حمل، ماژول‌های وای‌فای، باتری‌های لیتیومی، بردهای توسعه مانند آردوینو و رزبری‌پای، نمایشگرهای LCD، سیستم‌های خورشیدی، شارژرهای بی‌سیم، و حتی تجهیزات پزشکی قابل حمل استفاده کرد.

طراحی ماژول تبدیل شارژر فست شارژ به آداپتور مدل HW-398

از نظر طراحی ماژول HW-398 دارای ابعاد کوچک و وزن سبک است که نصب آن را در فضاهای محدود بسیار آسان است.

مدار های محافظتی

برد دارای مدارهای محافظتی داخلی است که شامل حفاظت در برابر اتصال کوتاه، جریان بیش از حد، دمای بالا، و ولتاژ غیرمجاز می‌شود.

این ویژگی‌ها باعث افزایش ایمنی و مقاومت دیوایس های متصل به آنماژول تبدیل شارژر فست شارژ به آداپتور مدل HW-398 می‌شود. همچنین، این ماژول می‌تواند به‌عنوان یک ابزار تست برای بررسی عملکرد شارژرهای فست شارژ و کابل‌های USB-C هم مورد استفاده قرار بگیرد
به‌ویژه برای تعمیرکاران و توسعه‌دهندگان سخت‌افزار که نیاز به بررسی دقیق ولتاژ و جریان دارند.

همچنین می‌توان از ماژول HW-398 برای ساخت پاوربانک‌های سفارشی با خروجی‌های چندگانه ایتفاده کرد و یا حتی تغذیه تجهیزات مخابراتی در شرایط اضطراری استفاده کرد.
در پروژه‌های DIY، این ماژول به‌عنوان یک منبع تغذیه قابل حمل و قابل تنظیم، قابلیت های زیادی به شما می‌دهد.

نکته

تنها نکته‌ای که باید در نظر گرفت، تولید گرما در بارهای بالا یا ولتاژهای زیاد است که استفاده از هیت‌سینک یا تهویه مناسب را ضروری می‌سازد.

نتیجه

در مجموع، HW-398 نه‌تنها یک مبدل ولتاژ ساده نیست، بلکه یک ابزار چند کاره هوشمند و ایمن برای مهندسان، علاقه‌مندان به الکترونیک، تعمیرکاران حرفه‌ای و توسعه‌دهندگان سیستم‌های قابل حمل است.

ویژگی‌های فنی و عملکردی

-پشتیبانی از پروتکل‌های شارژ سریع:
شامل QC2.0/QC3.0، PD2.0/PD3.0، AFC، FCP، SCP و Apple 2.4A

ورودی USB Type-C:
مناسب برای اتصال به شارژرهای فست شارژ مدرن

خروجی قابل تنظیم:
ولتاژهای 5V، 9V، 12V، 15V و 20V از طریق لحیم‌کاری پدهای انتخابی

جریان خروجی:
تا 3 آمپر بسته به ولتاژ انتخابی و توان شارژر

تبدیل شارژر به آداپتور قابل تنظیم:
مناسب برای تغذیه مستقیم انواع بردها و دستگاه‌ها

ویژگی‌های ایمنی و محافظتی

محافظت در برابر اتصال کوتاه
محافظت در برابر جریان بیش از حد
محافظت در برابر افزایش دما
محافظت در برابر ولتاژ غیرمجاز

روش تهیه

شما میتوانید این ماژول تبدیل شارژر فست شارژ به آداپتور مدل HW-398 را از سایت الکمیک تهیه کنید و در دسته بندی ماژول ها و سنسور ها میتوانید محصولات مشابه این ماژول تبدیل شارژر فست شارژ به آداپتور مدل HW-398 را نیز تهیه کنید
