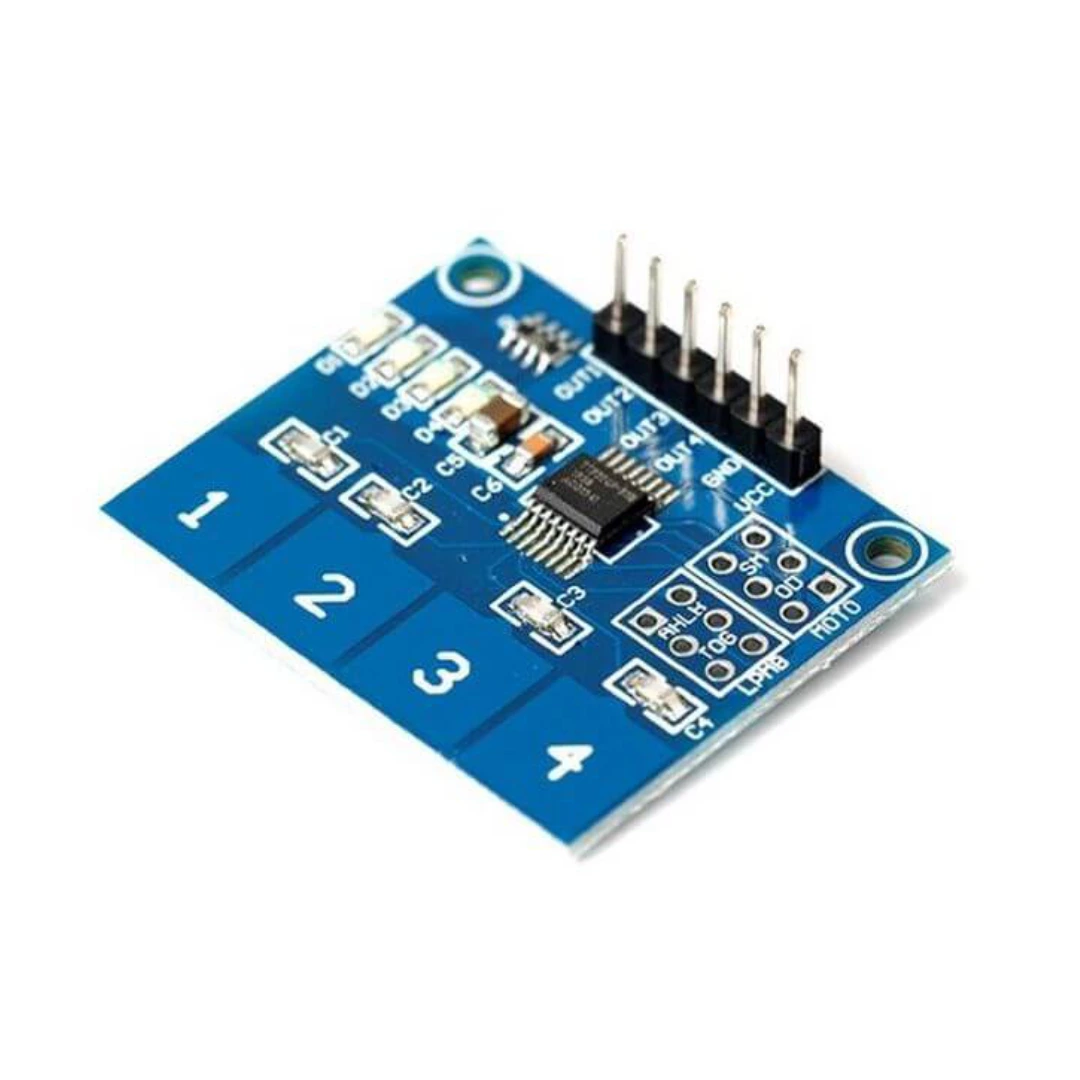

ماژول سنسور خازنی تاچ TTP224
ماژول TTP224 یک سنسور لمسی خازنی ۴ کاناله است که جایگزین مناسبی برای کلیدهای مکانیکی در پروژههای الکترونیکی محسوب میشود.
این ماژول با تراشه TTP224 طراحی شده است و قابلیت تشخیص لمسهای سریع و دقیق را دارد.
مشخصات فنی ماژول TTP224
تعداد کلید | ۴ عدد لمسی خازنی
تراشه اصلی | TTP224
ولتاژ کاری | 2.4V تا 5.5V
جریان مصرفی | 2.5μA تا 9μA
ابعاد | حدود 35×29 میلیمتر
خروجی | دیجیتال (HIGH/LOW) برای هر کلید
نوع پاسخ | حالت لحظهای یا دائمی (قابل تنظیم با جامپر)
نمایشگر وضعیت | LED برای هر کلید
نحوه عملکرد
با لمس هر کلید، ظرفیت خازنی آن تغییر کرده و تراشه TTP224 این تغییر را تشخیص میدهد. سپس خروجی دیجیتال مربوط به آن کلید فعال میشود. این خروجی را میتوان مستقیماً به میکروکنترلرهایی مثل Arduino یا ESP32 متصل کرد.
کاربردها
جایگزین کلیدهای مکانیکی در پروژههای DIY
پنلهای کنترل لمسی برای دستگاههای خانگی یا صنعتی
رابط کاربری لمسی برای پروژههای آردوینو
سیستمهای امنیتی یا قفلهای دیجیتال
کنترل نور، صدا یا موتور با لمس
نکات نصب و راهاندازی
اتصال پایههای VCC و GND به منبع تغذیه ۵ ولت
اتصال پایههای OUT1 تا OUT4 به ورودی دیجیتال میکروکنترلر
تنظیم حالت خروجی با جامپر (لحظهای یا دائمی)
استفاده از مقاومت Pull-down در صورت نیاز برای پایداری خروجی
روش تهیه
شما میتوانید این ماژول سنسور خازنی تاچ TTP224 را از سایت الکمیک تهیه کنید و در دستهبندی ماژول ها و سنسور ها میتوانید محصولات مشابه این ماژول سنسور خازنی تاچ TTP224 را نیز تهیه کنید
