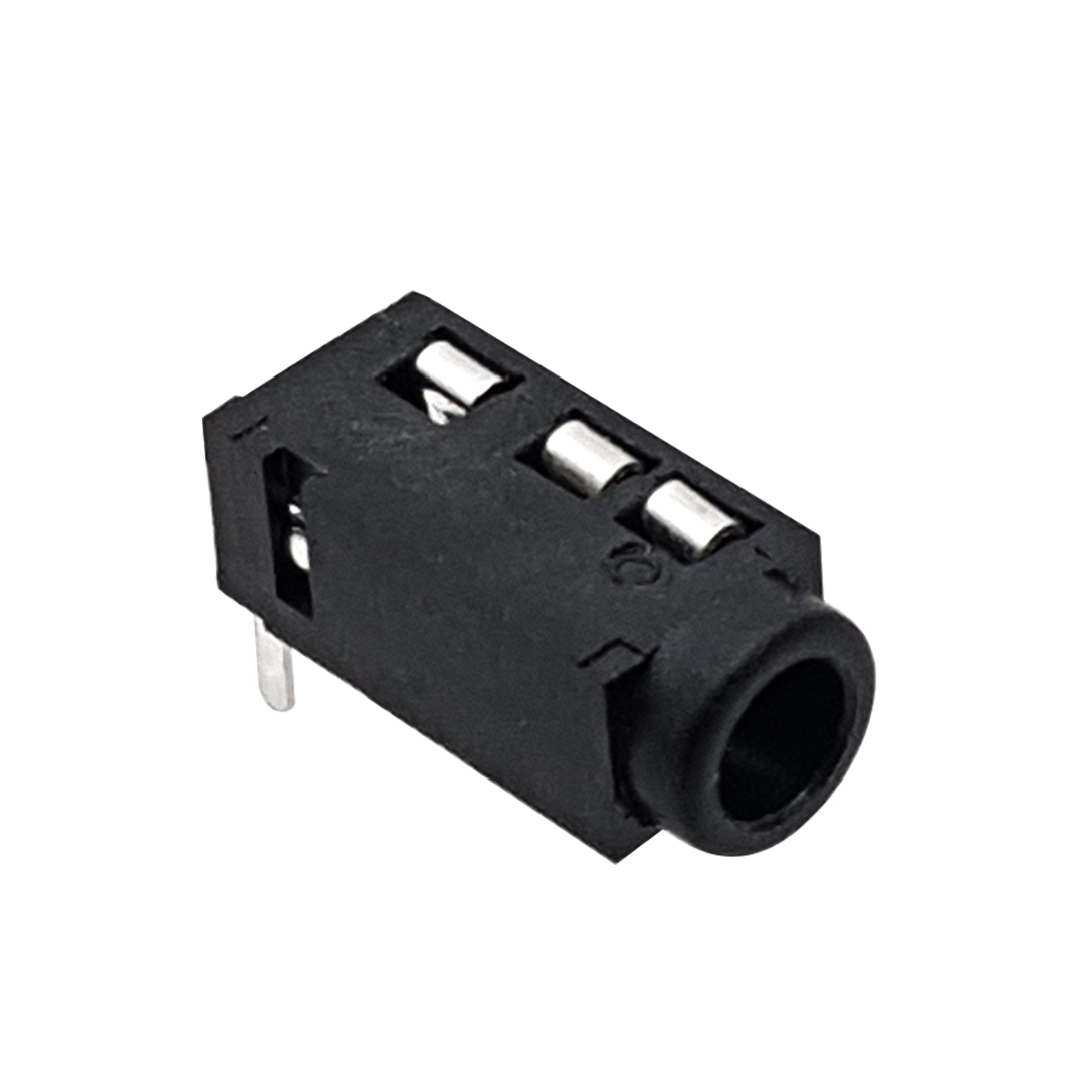

جک هدفون استریو روبردی PJ-320A 3.5mm

جک‌های ۳.۵ میلی‌متری استریو پرکاربردترین رابط صوتی در دستگاه‌های الکترونیکی هستند. مدل PJ-320A به‌طور خاص برای نصب مستقیم روی برد طراحی شده و در پروژه‌های DIY، مدارات صوتی، ماژول‌های آموزشی و دستگاه‌های قابل حمل کاربرد دارد.

مشخصات فنی

– نوع کانکتور: جک هدفون ۳.۵ میلی‌متری استریو
– مدل: PJ-320A
– نوع نصب: روبردی (DIP)
– تعداد پایه‌ها: ۳ پایه (L, R, GND)
– کاربرد: انتقال صدای استریو (چپ و راست) به هدفون یا اسپیکر
– جنس بدنه: پلاستیک مقاوم با پین‌های فلزی
– ولتاژ/جریان کاری: مناسب برای سیگنال‌های صوتی کم‌قدرت (Line Level)

مزایا

– استاندارد جهانی: سازگار با تمام فیش‌های ۳.۵ میلی‌متری رایج.
– نصب آسان: به‌صورت DIP روی برد لحیم می‌شود.
– کاربرد گسترده: در مدارات صوتی، آمپلی‌فایرها، ماژول‌های آموزشی و دستگاه‌های قابل حمل.
– قیمت پایین: گزینه‌ای اقتصادی برای پروژه‌های آموزشی و تولیدی.

نکات نصب و استفاده

1. پایه‌ها:
– پایه چپ (L) → کانال صوتی چپ
– پایه راست (R) → کانال صوتی راست
– پایه زمین (GND) → مشترک برای هر دو کانال
2. لحیم‌کاری: هنگام نصب روی برد، از قلع مناسب استفاده کنید تا اتصال محکم و بدون نویز باشد.
3. ایمنی: چون سیگنال صوتی سطح پایین است، نیازی به محافظت خاص ندارد، اما بهتر است مسیر زمین به خوبی طراحی شود تا نویز کاهش یابد.
4. تست: پس از نصب، با مولتی‌متر یا اتصال هدفون، صحت کانال‌ها را بررسی کنید.

کاربردهای عملی

– طراحی مدار آمپلی‌فایر کوچک برای هدفون.
– اضافه کردن ورودی/خروجی صوتی به پروژه‌های آموزشی.
– استفاده در ماژول‌های صوتی مثل MP3 Player یا Voice Recorder.
– ساخت بردهای آزمایشگاهی برای آموزش انتقال صدای استریو.

روش تهیه

شما میتوانید این جک هدفون استریو روبردی PJ-320A 3.5mm را از سایت الکمیک تهیه کنید و در دسته بندی قطعات الکترونیکی میتوانید محصولات مشابه این جک هدفون استریو روبردی PJ-320A 3.5mm را تهیه کنید
