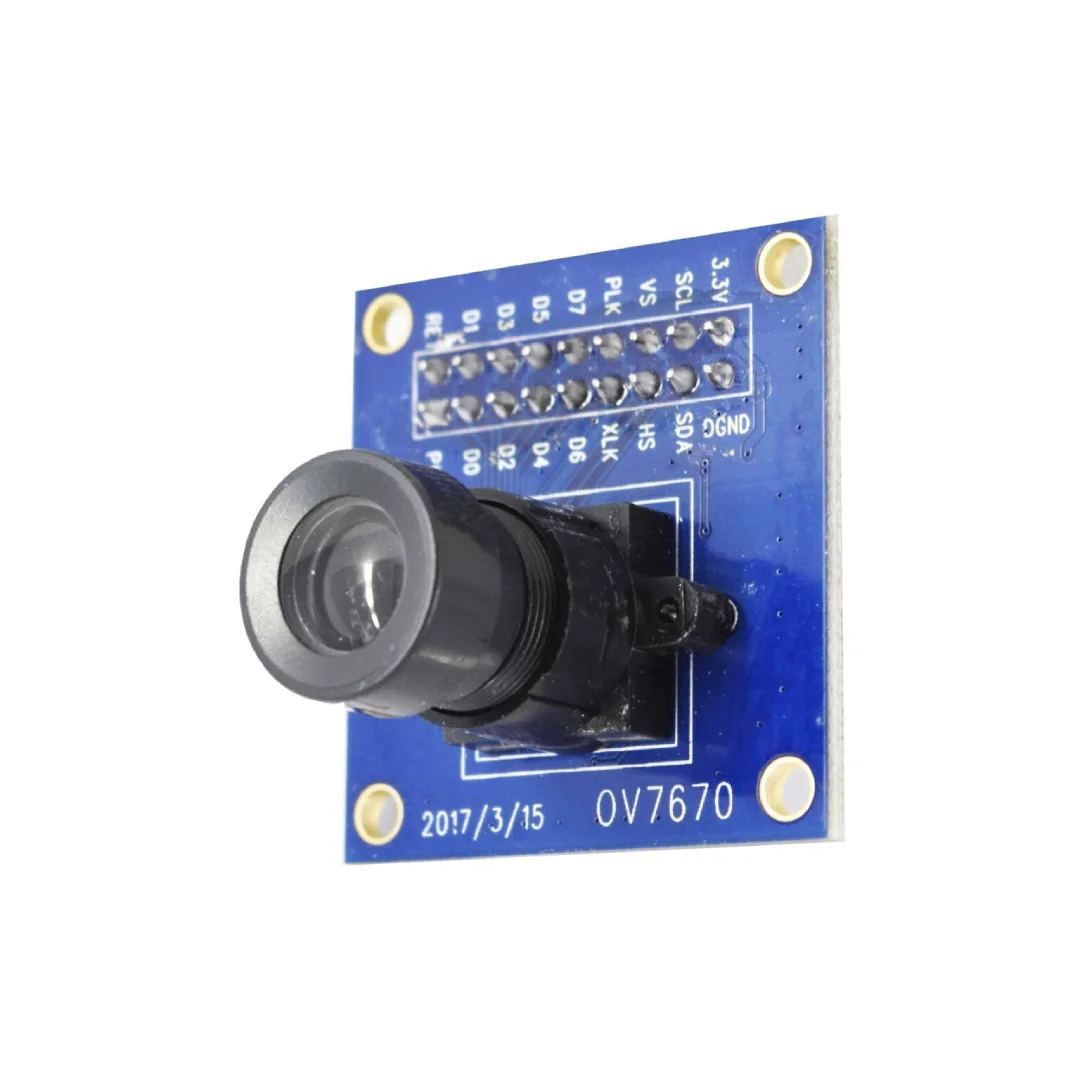

ماژول دوربین رنگی OV7670 قابل اتصال به میکروکنترلرها

ماژول دوربین رنگی OV7670 یک سنسور CMOS با رزولوشن VGA (640×480 پیکسل) است که به‌طور مستقیم به میکروکنترلرها متصل می‌شود و برای پروژه‌های آموزشی، صنعتی و سیستم‌های بینایی ماشین کاربرد دارد. این ماژول به دلیل قیمت مناسب و سادگی اتصال، یکی از محبوب‌ترین گزینه‌ها برای پروژه‌های DIY و آموزشی است.

مشخصات اصلی ماژول OV7670

– رزولوشن تصویر: VGA (640×480 پیکسل)
– حداکثر نرخ فریم: 30fps
– نوع سنسور: CMOS با حساسیت بالا در نور کم
– ولتاژ کاری: 2.5 تا 3.0 ولت (معمولاً 3.3 ولت)
– توان مصرفی: حدود 60mW در حالت فعال
– ویژگی‌ها: تنظیم خودکار نوردهی (AEC)، بهره (AGC)، تراز سفیدی (AWB)، کنترل رنگ و وضوح تصویر
– ابعاد ماژول: حدود 3.5×3.5 سانتی‌متر

اتصال به میکروکنترلرها

– این ماژول از رابط موازی 8 بیتی برای ارسال داده‌های تصویر استفاده می‌کند.
– برای کنترل و تنظیم پارامترها، از رابط I²C بهره می‌برد.
– سازگار با میکروکنترلرهای رایج مانند Arduino، STM32، ESP32 و AVR.

کاربردها

– پروژه‌های آموزشی و یادگیری پردازش تصویر
– سیستم‌های امنیتی ساده
– رباتیک و بینایی ماشین
– پروژه‌های DIY و تحقیقاتی

روش تهیه

شما میتوانید این ماژول دوربین رنگی OV7670 را از سایت الکمیک تهیه کنید و در دسته بندی ماژول ها و سنسور ها میتوانید محصولات مشابه این دوربین رنگی OV7670 قابل اتصال به میکروکنترلرها را تهیه کنید
