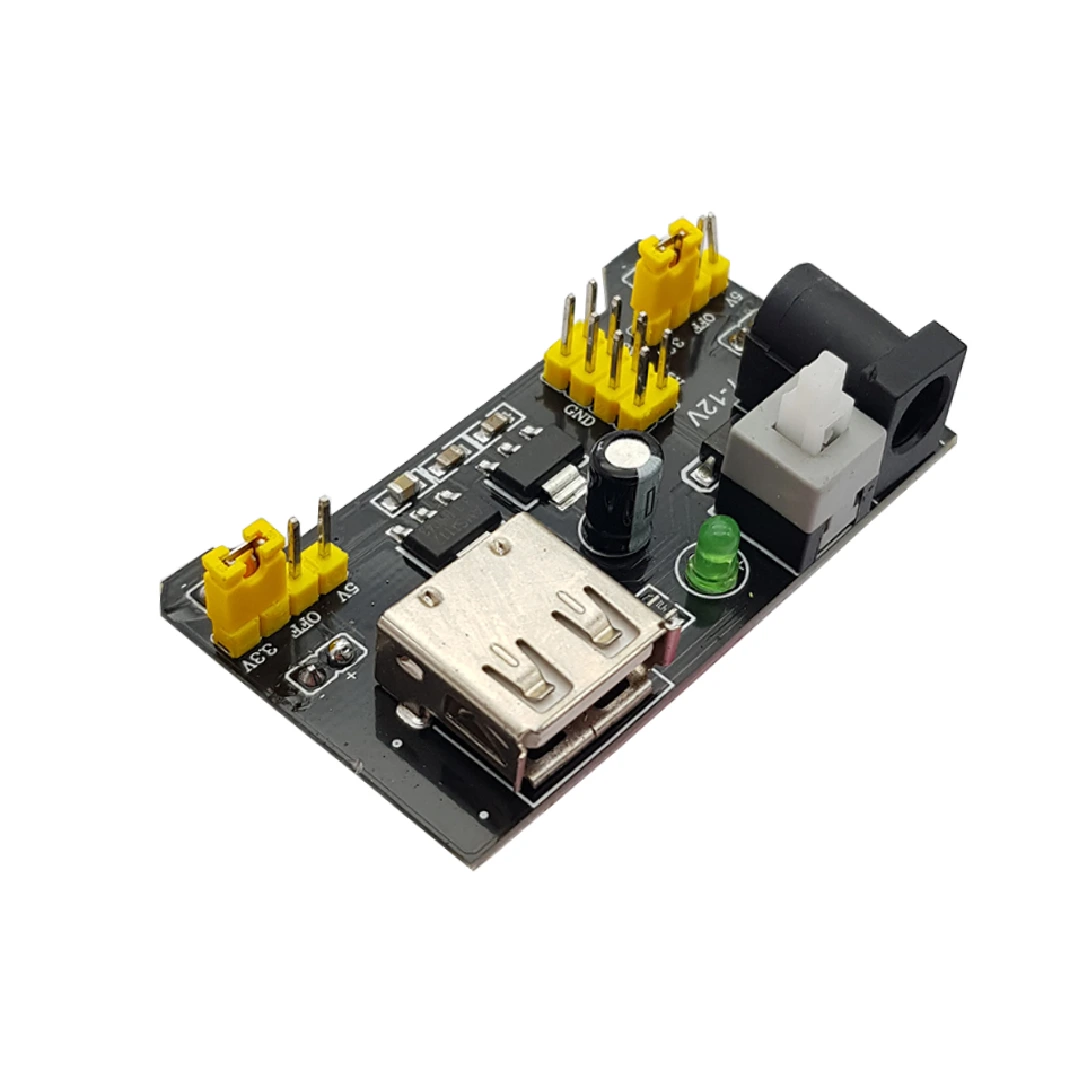

ماژول تغذیه بردبورد MB-102 5V-3.3V
ماژول تغذیه MB-102 یکی از پرکاربردترین و محبوبترین ماژولهای منبع تغذیه برای بردبوردهای استاندارد است. این ماژول بهگونهای طراحی شده که بتواند بهراحتی روی بردبورد نصب شود و دو ولتاژ رایج ۳.۳ ولت و ۵ ولت را برای تغذیه مدارهای دیجیتال و میکروکنترلرها فراهم کند.
مشخصات فنی ماژول MB-102
– ولتاژ ورودی: ۶.۵ تا ۱۲ ولت از طریق جک DC یا ۵ ولت از طریق پورت Micro USB
– ولتاژ خروجی: ۳.۳ ولت و ۵ ولت (قابل انتخاب با جامپر برای هر ریل بهصورت مستقل)
– جریان خروجی: حداکثر ۷۰۰ میلیآمپر برای هر ریل
– تنظیمگر ولتاژ: دو عدد AMS1117 برای تبدیل ولتاژ
– ابعاد: حدود ۵.۳ × ۳.۵ سانتیمتر
– امکانات اضافی: کلید پاور، LED وضعیت، خروجی USB
نحوه استفاده گامبهگام
1. نصب روی بردبورد: ماژول را بهصورت مستقیم روی بردبورد قرار دهید. پایههای آن با فاصله مناسب طراحی شدهاند تا بهراحتی در شیارهای بردبورد جا بگیرند.
2. انتخاب ولتاژ خروجی: با استفاده از جامپرهای موجود روی ماژول، میتوانید برای هر ریل بردبورد، ولتاژ ۳.۳ ولت یا ۵ ولت را انتخاب کنید.
3. اتصال منبع تغذیه: از طریق جک DC یا پورت Micro USB، منبع تغذیه را به ماژول وصل کنید. توجه داشته باشید که ولتاژ ورودی باید در محدوده مجاز باشد.
4. بررسی وضعیت: LED روی ماژول نشاندهنده روشن بودن و فعال بودن تغذیه است.
5. استفاده از خروجیها: ولتاژ خروجی از طریق ریلهای بردبورد و همچنین پورت USB در دسترس است.
مزایا و کاربردها
– سازگاری بالا: مناسب برای انواع بردهای آردوینو، ESP8266، ESP32، Raspberry Pi Pico و سایر میکروکنترلرها
– ایمنی و کنترل: کلید روشن/خاموش و LED وضعیت به کاربر امکان کنترل بهتر میدهد
– قابلیت انتخاب ولتاژ: امکان انتخاب مستقل ولتاژ برای هر ریل، انعطافپذیری بیشتری در طراحی مدار فراهم میکند
– قیمت مناسب: یکی از اقتصادیترین گزینهها برای تغذیه بردبورد در پروژههای آموزشی و توسعهای
– نصب آسان: بدون نیاز به لحیمکاری یا سیمکشی پیچیده
موارد استفاده رایج
– پروژههای آموزشی در مدارس و دانشگاهها
– تست و توسعه مدارهای دیجیتال
– راهاندازی سنسورها و ماژولهای ارتباطی
– تغذیه مدارهای آردوینو و ESP
– ساخت نمونه اولیه (Prototype) برای پروژههای الکترونیکی
نکات مهم هنگام استفاده
– از اتصال منبع تغذیه با ولتاژ بیش از ۱۲ ولت خودداری کنید؛ ممکن است به رگولاتورها آسیب وارد شود.
– جریان خروجی محدود است؛ برای بارهای سنگینتر از منابع تغذیه قویتر استفاده کنید.
– در صورت استفاده همزمان از جک DC و USB، فقط یکی از آنها فعال خواهد بود (بسته به طراحی ماژول).
روش تهیه
شما میتوانید این ماژول تغذیه بردبورد MB-102 5V-3.3V را از سایت الکمیک تهیه کنید و در دسته بندی ماژول ها و سنسور ها میتوانید محصولات مشابه این ماژول تغذیه بردبورد MB-102 5V-3.3V را تهیه کنید
