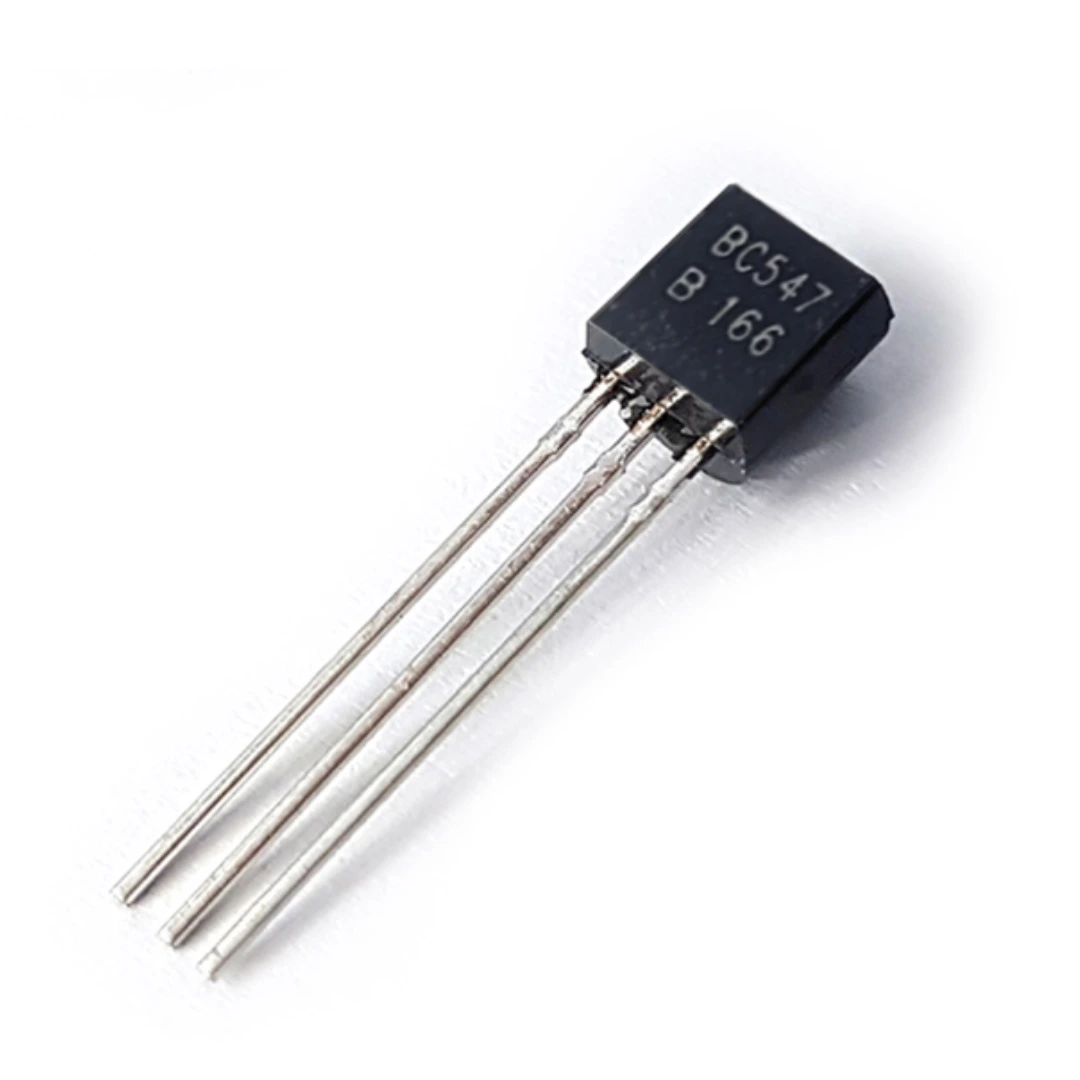

ترانزیستور BC547 پکیج DIP

ترانزیستور BC547 یکی از پرکاربردترین ترانزیستورهای نوع NPN در مدارهای الکترونیکی کم‌مصرف است.

مشخصات فنی BC547

نوع: ترانزیستور NPN
بسته‌بندی: TO-92 (پلاستیکی)
حداکثر جریان کلکتور (Ic): 100 میلی‌آمپر
حداکثر ولتاژ کلکتور-امیتر (Vce): 45 ولت
حداکثر ولتاژ کلکتور-بیس (Vcb): 50 ولت
ضریب تقویت جریان (hFE): بین 110 تا 800 (بسته به مدل و شرایط کاری)
فرکانس انتقال (fT): حدود 300 مگاهرتز
ولتاژ اشباع (Vce(sat)): کمتر از 0.3 ولت
دمای کاری: از -65 تا +150 درجه سانتی‌گراد

پایه‌های ترانزیستور (پکیج TO-92)

C (Collector): کلکتور
B (Base): بیس
E (Emitter): امیتر

کاربردها

تقویت سیگنال: در مدارهای صوتی، تقویت‌کننده‌های سنسور و مدارهای آنالوگ
کلیدزنی: برای کنترل بارهای کوچک مثل LED، رله، بیزر
ساخت گیت‌های منطقی: مانند گیت‌های NOT، AND، OR در مدارهای دیجیتال ساده
مدارهای تایمر و نوسان‌ساز: به عنوان عنصر فعال در مدارهای تایمر 555 یا نوسان‌سازها

روش تهیه

شما میتوانید این ترانزیستور BC547 را از سایت الکمیک تهیه کنید و در دسته قطعات الکترونیکی میتوانید محصولات مشابه را تهیه کنید
