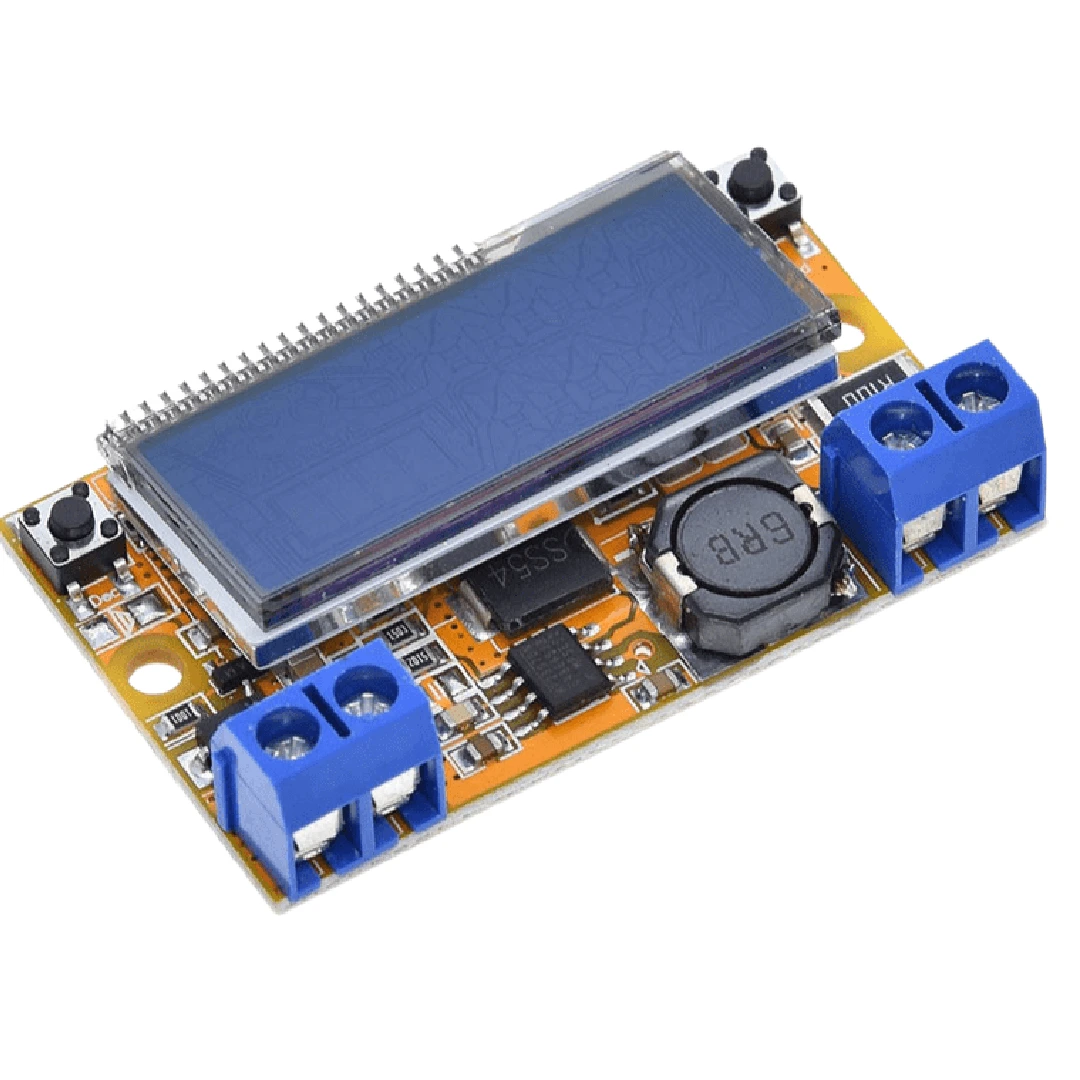

ماژول کاهنده ولتاژ 3 آمپر DC-DC متغیر دارای نمایشگر ولتاژ مدل HW-601

ماژول HW-601 یک مبدل کاهنده ولتاژ (Buck Converter) از نوع DC به DC است که با قابلیت تنظیم دقیق ولتاژ خروجی و نمایشگر دیجیتال داخلی، انتخابی بسیار مناسب برای پروژه‌های الکترونیکی، تست قطعات، تغذیه بردهای حساس، و ساخت منابع تغذیه قابل تنظیم محسوب می‌شود. این ماژول با طراحی فشرده، عملکرد پایدار، و رابط کاربری ساده، هم برای مبتدیان و هم برای حرفه‌ای‌ها کاربرد دارد.

مشخصات فنی کامل به زبان منن

ماژول HW-601 از نوع کاهنده ولتاژ DC-DC است، به این معنا که ولتاژ ورودی بالاتر را به ولتاژ خروجی پایین‌تر تبدیل می‌کند. ولتاژ ورودی این ماژول بین ۵ تا ۲۳ ولت DC قابل قبول است، و خروجی آن به‌صورت متغیر از ۱.۰ تا ۱۶.۵ ولت قابل تنظیم می‌باشد. این تنظیم از طریق کلیدهای فشاری روی برد انجام می‌شود و نمایشگر دیجیتال LCD آبی رنگ، مقدار دقیق ولتاژ خروجی را نمایش می‌دهد.

جریان خروجی این ماژول تا ۳ آمپر به‌صورت پایدار قابل ارائه است، و در شرایط خاص با خنک‌کننده مناسب، می‌توان تا ۵ آمپر نیز از آن دریافت کرد. راندمان تبدیل انرژی در این ماژول بسیار بالا بوده و در شرایط بهینه تا ۹۵٪ می‌رسد، که باعث کاهش تولید حرارت و افزایش بهره‌وری در مصرف انرژی می‌شود.

ابعاد فیزیکی ماژول حدود ۶۰ در ۳۰ میلی‌متر است، که آن را برای نصب در جعبه‌های پروژه یا بردهای آزمایشی بسیار مناسب می‌سازد. نمایشگر LCD علاوه بر ولتاژ، در برخی نسخه‌ها قابلیت نمایش جریان مصرفی را نیز دارد. همچنین حافظه داخلی برای ذخیره آخرین تنظیمات وجود دارد، به‌طوری‌که پس از قطع و وصل برق، تنظیمات قبلی حفظ می‌شوند.

کاربردهای پیشنهادی

ماژول HW-601 برای طیف وسیعی از کاربردهای عملی و آموزشی مناسب است. از جمله:

– تنظیم دقیق ولتاژ برای تغذیه میکروکنترلرها، سنسورها، ماژول‌های ارتباطی مانند وای‌فای یا بلوتوث
– تست قطعات الکترونیکی با ولتاژهای مختلف بدون نیاز به منبع تغذیه گران‌قیمت
– ساخت منابع تغذیه قابل تنظیم برای پروژه‌های DIY یا آزمایشگاهی
– کاهش ولتاژ باتری‌های ۱۲ یا ۲۴ ولت برای استفاده در مدارهای ۵ یا ۳.۳ ولتی
– جایگزینی منابع تغذیه خطی با راندمان بالا و تولید حرارت کمتر

نکات نصب، ایمنی و استفاده بهینه

برای دستیابی به عملکرد پایدار و ایمن، توصیه می‌شود از منبع تغذیه با جریان کافی استفاده شود—حداقل ۳ آمپر برای بارهای معمولی و بیشتر برای بارهای سنگین. در صورت استفاده در جریان‌های بالا، نصب هیت‌سینک یا فن خنک‌کننده روی چیپ اصلی توصیه می‌شود تا از آسیب حرارتی جلوگیری شود.

کلیدهای فشاری روی برد امکان تنظیم ولتاژ خروجی را فراهم می‌کنند. برای دقت بیشتر، می‌توان از مولتی‌متر خارجی برای کالیبراسیون استفاده کرد. همچنین در برخی نسخه‌ها، امکان تنظیم محدودیت جریان یا حفاظت در برابر اتصال کوتاه نیز وجود دارد.

در هنگام اتصال به مدارهای حساس، بهتر است ابتدا ولتاژ خروجی را روی مقدار مورد نظر تنظیم کرده و سپس به بار متصل شود. این کار از آسیب به قطعات جلوگیری می‌کند.

روش تهیه

شما میتوانید این ماژول کاهنده ولتاژ 3 آمپر DC-DC متغیر دارای نمایشگر ولتاژ مدل HW-601 را از سایت الکمیک تهیه کنید و در دسته بندی ماژول ها و سنسور ها میتوانید محصولات مشابه این ماژول کاهنده ولتاژ 3 آمپر DC-DC متغیر دارای نمایشگر ولتاژ مدل HW-601 را تهیه کنید
