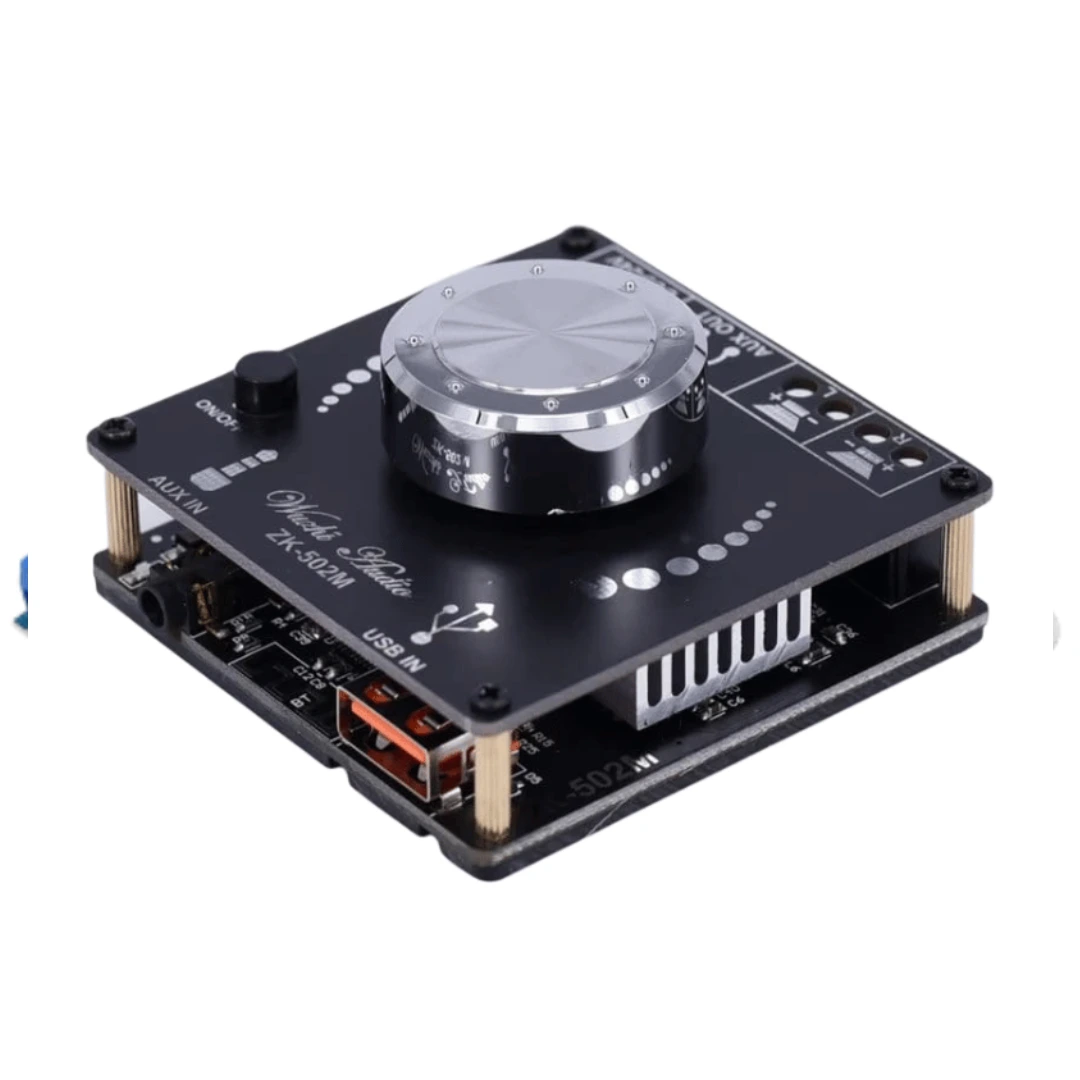

ماژول آمپلی فایر بلوتوثی 2×50 وات دو کاناله استریو با تراشه PA50Wx2 مدل ZK-502M
ماژول ZK-502M یکی از محبوب‌ترین آمپلی‌فایرهای صوتی دو کاناله استریو در بازار DIY و پروژه‌های صوتی خانگی است. این ماژول با بهره‌گیری از تراشه قدرتمند PA50Wx2 و پشتیبانی از بلوتوث نسخه ۵.۰، امکان ساخت اسپیکرهای بی‌سیم با کیفیت بالا را فراهم می‌کند.
مشخصات
توان خروجی: ۲×۵۰ وات واقعی برای هر کانال استریو
– تراشه تقویت‌کننده: PA50Wx2 که عملکردی مشابه TPA3116D2 دارد و صدایی شفاف و قدرتمند تولید می‌کند
– بلوتوث نسخه ۵.۰: انتقال پایدار و بدون نویز تا فاصله حدود ۱۵ متر
– ورودی‌های صوتی:
– Bluetooth
– AUX (جک ۳.۵ میلی‌متری)
– USB (پخش مستقیم موسیقی از فلش)
– ولتاژ کاری: DC 12V تا 24V (ترجیحاً 19V برای عملکرد بهینه)
– امپدانس خروجی: مناسب برای بلندگوهای ۴Ω تا ۸Ω
– ابعاد ماژول: حدود ۷×۶ سانتی‌متر (طراحی جمع‌وجور برای نصب آسان)
کاربردهای پیشنهادی
– ساخت اسپیکر بلوتوثی قابل حمل با کیفیت بالا
– ارتقاء سیستم صوتی خانگی یا خودرو
– پروژه‌های آموزشی در حوزه الکترونیک و صوت
– استفاده در جعبه‌های صوتی تبلیغاتی، آموزشی یا نمایشگاهی
– طراحی سیستم‌های صوتی برای کارگاه‌ها، کلاس‌ها یا محیط‌های کوچک
مزایای کلیدی
– کیفیت صدای بالا: تفکیک مناسب کانال‌ها، بیس قدرتمند، و وضوح بالا
– نصب آسان: بدون نیاز به لحیم‌کاری پیچیده، مناسب برای مبتدی‌ها و حرفه‌ای‌ها
– قابلیت اتصال چندمنظوره: بلوتوث، USB، و AUX برای انعطاف‌پذیری بیشتر
– قیمت اقتصادی: نسبت به توان و امکانات، یکی از بهترین گزینه‌ها در بازار
– مصرف انرژی بهینه: با طراحی مدار کارآمد و تراشه کم‌مصرف
نکات مهم در استفاده
– برای دستیابی به توان کامل، از منبع تغذیه با جریان حداقل ۵ آمپر استفاده کنید.
– اتصال بلندگوهای با امپدانس کمتر از ۴Ω ممکن است باعث آسیب به مدار شود.
– در صورت استفاده از فلش USB، فرمت فایل‌ها باید MP3 باشد و حجم فلش ترجیحاً کمتر از ۳۲ گیگابایت باشد.
– در محیط‌های پرنویز، استفاده از ورودی AUX ممکن است کیفیت صدای بهتری نسبت به بلوتوث ارائه دهد.
راهنمای اتصال پایه‌ها
– VCC و GND: اتصال به منبع تغذیه 12V تا 24V
– L+ / L- و R+ / R-: خروجی به بلندگوهای چپ و راست
– AUX IN: ورودی صوتی آنالوگ از دستگاه‌های خارجی
– USB Port: اتصال فلش مموری برای پخش مستقیم موسیقی
روش تهیه
شما میتوانید این ماژول آمپلی فایر بلوتوثی 2×50 وات دو کاناله استریو با تراشه PA50Wx2 مدل ZK-502M را از سایت الکمیک تهیه کنید و در دسته بندی ماژول ها و سنسور ها میتوانید محصولات مشابه این ماژول آمپلی فایر بلوتوثی 2×50 وات دو کاناله استریو با تراشه PA50Wx2 مدل ZK-502M را تهیه کنید
