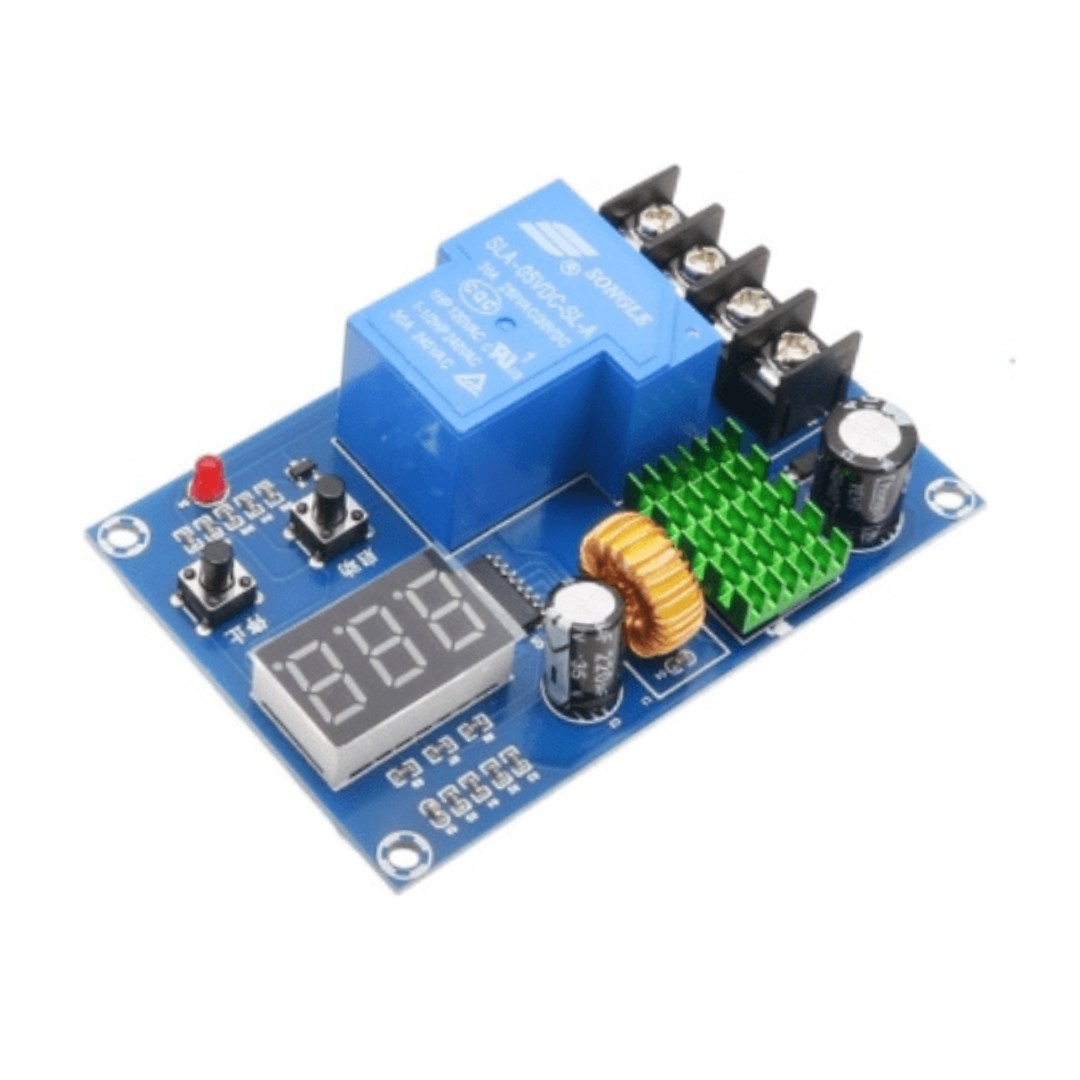

ماژول کنترل شارژ باتری 6 الی 60 ولت دیجیتال مدل XH-M604 10:59

ماژول کنترل شارژ باتری دیجیتال مدل XH-M604 یک برد کنترل شارژ است که برای باتری‌هایی با ولتاژ 6 تا 60 ولت طراحی شده است. این ماژول می‌تواند برای باتری‌های مختلف از جمله باتری‌های لیتیوم‌یون، نیکل_کادمیوم، نیکل_هیدروژن و باتری‌های سرب_اسید استفاده شود.

این ماژول با استفاده از رله، شارژ باتری را کنترل می‌کند و می‌تواند به طور خودکار شارژ را قطع کند تا از شارژ بیش از حد جلوگیری نماید و عمر باتری را افزایش دهد.

از کاربرد های این ماژول میتوان به شارژ باتری ماشین و موتور سیکلت اشاره نمود

تنظیمات و روش استفاده از ماژول کنترل شارژ باتری XH-M604

بر روی ماژول دوعدد کلید فشاری با نام های STOP (کلید سمت راست) و START (کلید سمت چپ) قرار داده شده است.

هنگام اتصال تغذیه به ماژول نمایشگر روشن نمی شود و باید باتری یا تغذیه ای 5 ولتی ( یا ولتاژ باتریی که مورد نیاز شماست) را به ترمینال های BAT+ و BAT- متصل کنید تا بر روی نمایشگر عدد 5 که نشان دهنده ولتاژ باتری است نمایش داده شود. در ادامه مراحل زیر را طی کنید.

تنظیم ولتاژ شروع به شارژ باتری:

با فشردن کلید START می توانید ولتاژ شروع شارژ باتری را تنظیم کنید. با نگه داشتن کلید START به مدت 3 ثانیه سگمنت های نمایشگر شروع به چشمک زدن می کند و می توانید تغییرات را اعمال نمایید.

تنظیم ولتاژ قطع شارژ باتری:

با فشردن کلید STOP می توانید ولتاژ قطع شارژ باتری را تنظیم نمایید. با نگه داشتن کلید STOP به مدت 3 ثانیه سگمنت های نمایشگر شروع به چشمک زدن می کند و می توانید تغییرات را اعمال کنید.

بازگردانی به حالت پیش فرض کارخانه:

با نگه داشتن همزمان دو کلید START و STOP به صورت همزمان عدد 888 بر روی نمایشگر نشان داده می شود و پس از مدتی سگمنت های نمایشگر به حالت عادی باز می گردد . در حالت فوق تمامی تنظیمات از بین می رود.
