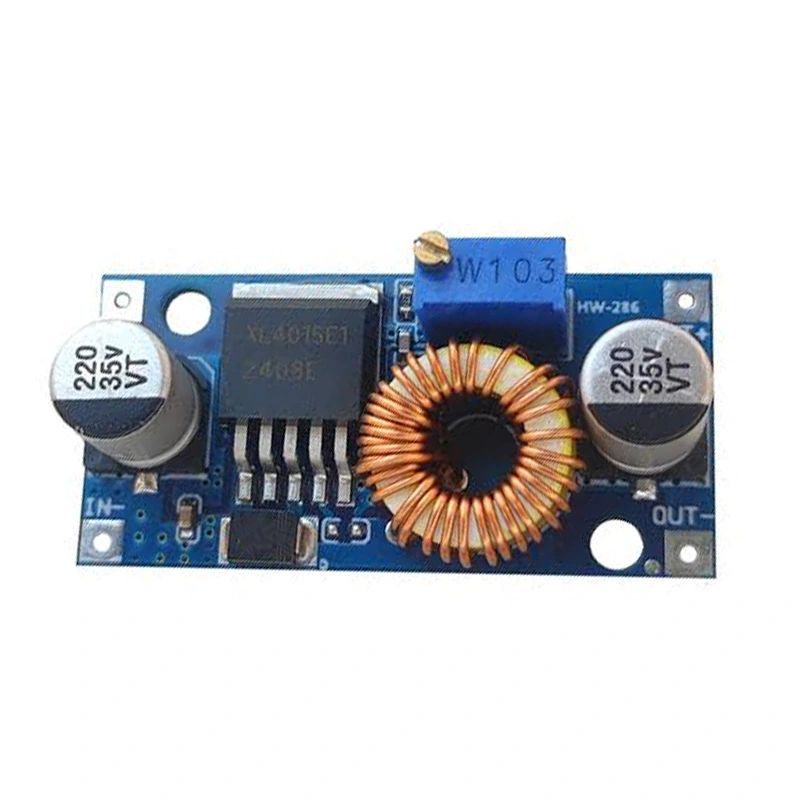

ماژول کاهنده ولتاژ XL4005 با حداکثر جریان خروجی ۵ آمپر

ماژول کاهنده ولتاژ XL4005 با حداکثر جریان خروجی ۵ آمپر یک مبدل DC-DC کاهنده در دسته ماژول ها و سنسورها / ماژول ها / ماژول های تغذیه و مبدل است که برای تبدیل ولتاژ DC به ولتاژ پایین‌تر با راندمان بالا طراحی شده است. این ماژول با استفاده از آی‌سی XL4005، ولتاژ خروجی قابل تنظیم و جریان خروجی تا ۵ آمپر را ارائه می‌دهد و برای پروژه‌های الکترونیکی، منابع تغذیه، شارژ باتری و تجهیزات صنعتی بسیار مناسب است.

فهرست مطالب

• معرفی ماژول XL4005
• کاربردها
• مشخصات فنی
• نحوه استفاده
• مزایا
• سوالات متداول

معرفی ماژول XL4005

ماژول XL4005 یک مبدل کاهنده ولتاژ (Buck Converter) با بازده بالا است که ولتاژ DC ورودی را به ولتاژ پایین‌تر و قابل تنظیم تبدیل می‌کند. این ماژول به دلیل راندمان بالا، ابعاد مناسب و توانایی تأمین جریان نسبتاً زیاد، در انواع پروژه‌های الکترونیکی، سیستم‌های تغذیه، تجهیزات خودرو، LEDهای پرقدرت و شارژرهای باتری کاربرد فراوانی دارد. تنظیم ولتاژ خروجی توسط پتانسیومتر روی برد به سادگی انجام می‌شود.

کاربردها

• کاهش ولتاژ DC در مدارهای الکترونیکی
• تغذیه بردهای آردوینو، ESP32 و Raspberry Pi
• شارژ انواع باتری
• راه‌اندازی نوار LED و LEDهای پرقدرت
• تغذیه تجهیزات خودرو
• منابع تغذیه آزمایشگاهی
• پروژه‌های رباتیک و DIY

مشخصات فنی

• چیپ اصلی: XL4005
• نوع مبدل: DC-DC کاهنده (Buck Converter)
• ولتاژ ورودی: 5 تا 32 ولت DC
• ولتاژ خروجی: 0.8 تا 30 ولت DC (قابل تنظیم)
• حداکثر جریان خروجی: 5 آمپر
• جریان خروجی پیشنهادی برای استفاده مداوم: 3 تا 4 آمپر
• حداکثر توان خروجی: تا 75 وات (با خنک‌کاری مناسب)
• فرکانس سوئیچینگ: 300 کیلوهرتز
• راندمان: تا 95 درصد
• دارای پتانسیومتر تنظیم ولتاژ خروجی
• محافظت داخلی در برابر افزایش دما و اتصال کوتاه (بسته به طراحی برد)

نحوه استفاده

ابتدا منبع تغذیه DC را به پایه‌های ورودی IN+ و IN- متصل کنید. سپس با استفاده از یک مولتی‌متر، ولتاژ خروجی را از پایه‌های OUT+ و OUT- اندازه‌گیری کرده و توسط پتانسیومتر روی برد، مقدار ولتاژ خروجی را تنظیم نمایید. پس از تنظیم دقیق، مصرف‌کننده را به خروجی متصل کنید. در صورت استفاده با جریان‌های بالا، نصب هیت‌سینک یا تهویه مناسب برای افزایش طول عمر ماژول توصیه می‌شود.

مزایا

• راندمان بالا و اتلاف توان کم
• ولتاژ خروجی قابل تنظیم
• قابلیت تأمین جریان تا ۵ آمپر
• ابعاد مناسب و نصب آسان
• مناسب برای کاربردهای صنعتی و آموزشی
• قیمت مناسب و عملکرد پایدار
• کاربرد گسترده در پروژه‌های الکترونیکی

سوالات متداول

آیا XL4005 می‌تواند ولتاژ را افزایش دهد؟

خیر، این ماژول تنها قابلیت کاهش ولتاژ را دارد و ولتاژ خروجی باید همیشه کمتر از ولتاژ ورودی باشد.

آیا جریان ۵ آمپر به صورت دائمی قابل استفاده است؟

برای استفاده مداوم، جریان ۳ تا ۴ آمپر توصیه می‌شود. برای جریان‌های نزدیک به ۵ آمپر بهتر است از هیت‌سینک و تهویه مناسب استفاده شود.

آیا ولتاژ خروجی قابل تنظیم است؟

بله، به کمک پتانسیومتر روی برد می‌توان ولتاژ خروجی را در محدوده مجاز تنظیم کرد.
