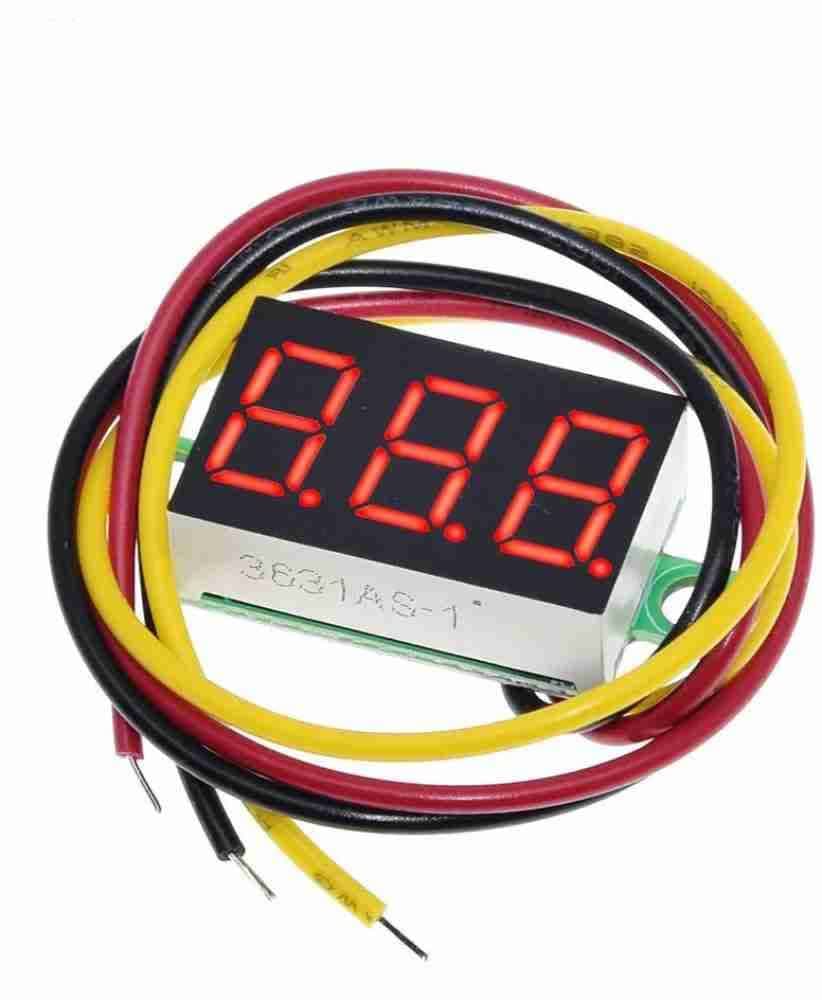

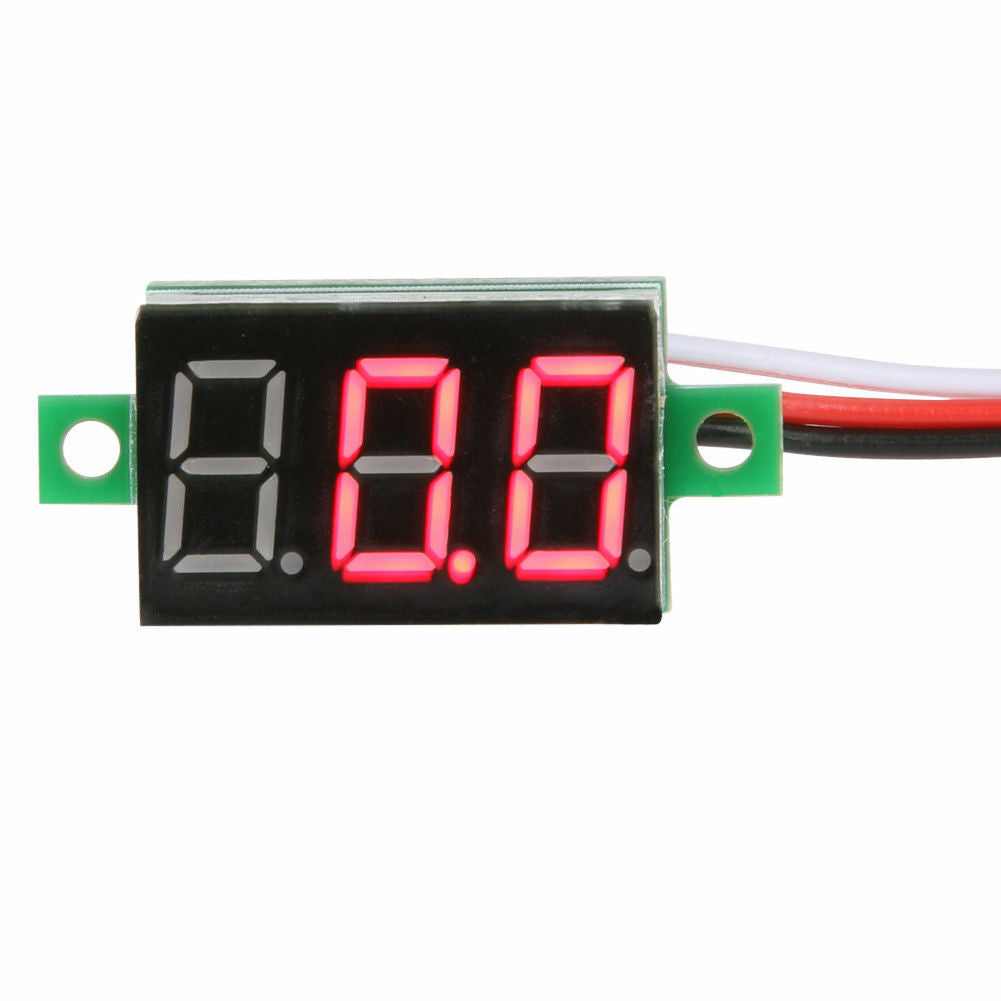

ماژول ولت متر 3 سیم 0 تا 100 ولت سبز ۰.۳۶ اینچ

ماژول ولت متر مناسب برای سنجش و اندازه‌گیری لحظه‌ای ولتاژ DC از 0 تا 100 ولت و نمایش آن بر روی صفحه نمایش 3 رقمی، دارای سه سیم با تغذیه 4 تا 28 ولت، ابعاد بسیار کوچک، دارای دو جایگاه پیچ بر روی سطوح پروژه، مناسب منابع تغذیه، پروژه‌های الکترونیک و صنایع. برای استفاده از ماژول ولت متر سیم قرمز و زرد را به هم وصل کرده و به سر مثبت نقطه بار و سیم مشکی را به سر منفی آن متصل می‌کنیم. بدین صورت قادریم ولتاژ های بالاتر از 3.3 را اندازه‌گیری کنیم. حال اگر قرمز را جدا به یک منبع تغذیه مستقل وصل کنیم، از طریق سیم زرد قادریم ولتاژهای بالای 0 ولت را اندازه گیری کنیم.

مشخصات فنی ماژول ولتمتر ۳ سیم

– نوع ولتاژ قابل اندازه‌گیری: DC
– محدوده اندازه‌گیری: 0 تا 100 ولت
– تعداد سیم‌ها: ۳ عدد (دو سیم برای تغذیه، یک سیم برای اندازه‌گیری ولتاژ)
– نوع نمایشگر: LED دیجیتال با رزولوشن 0.1 ولت

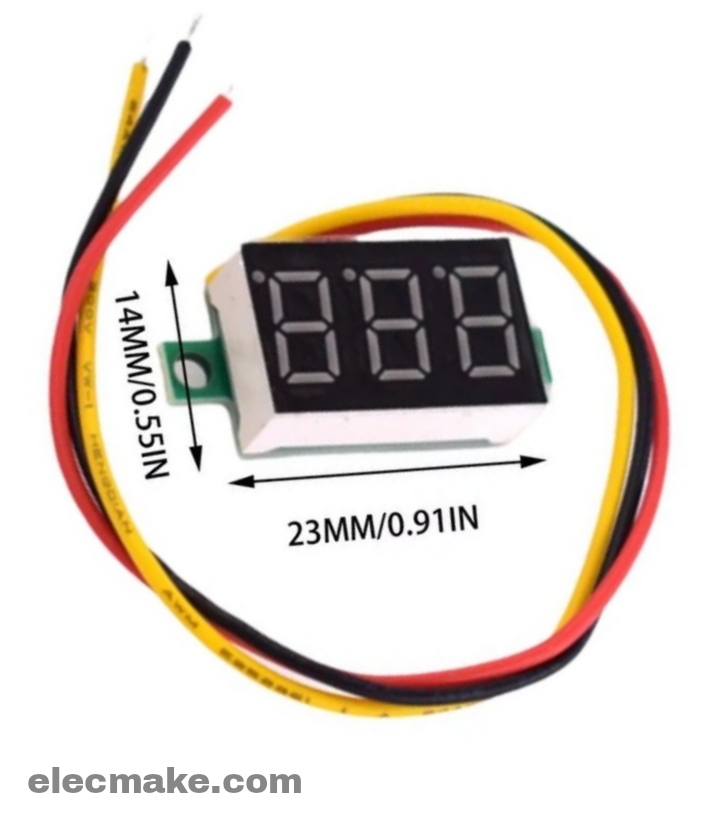

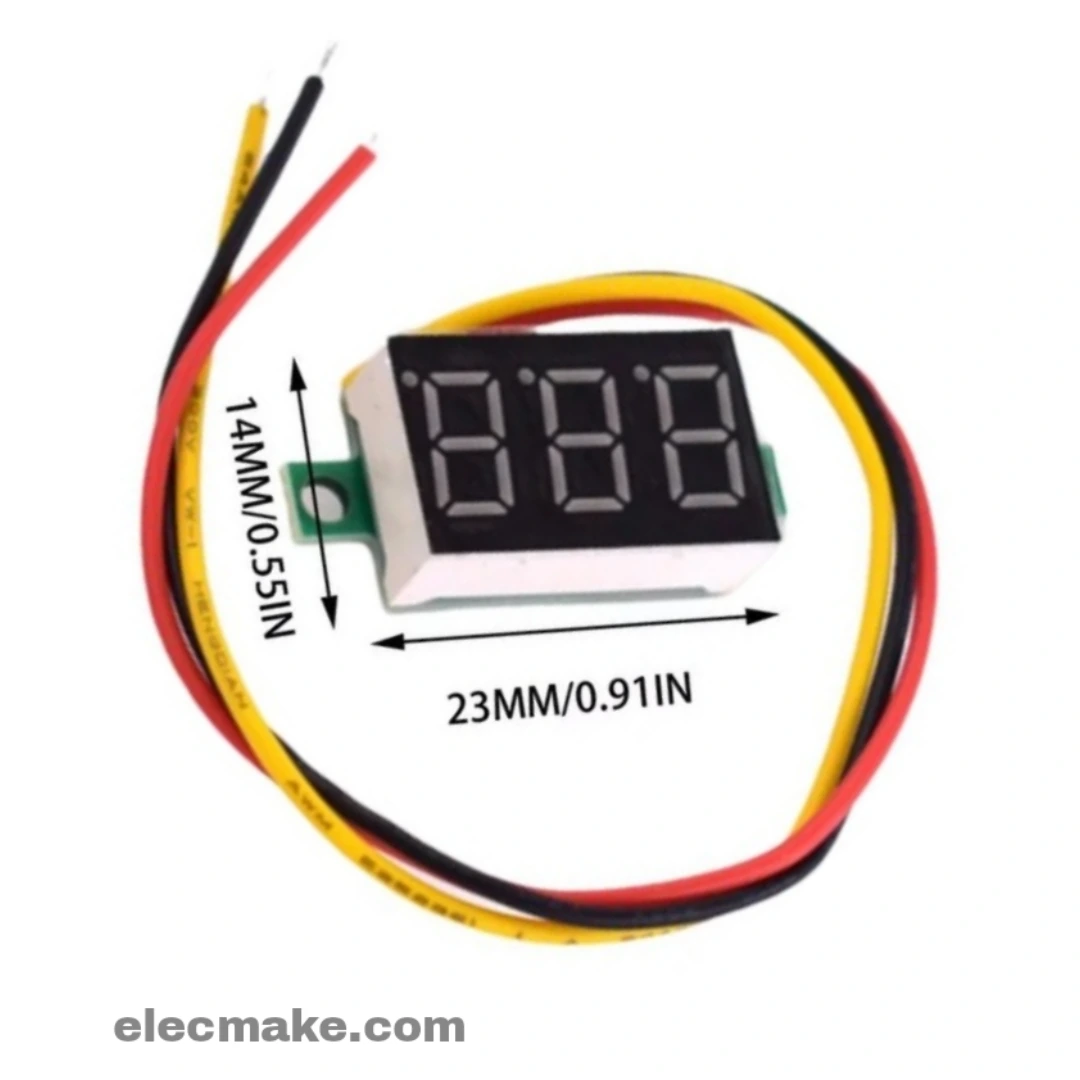

– ابعاد نمایشگر: 0.36 اینچ
– ویژگی ایمنی: حفاظت در برابر قطبیت معکوس

نحوه اتصال

– سیم قرمز: اتصال به مثبت منبع تغذیه
– سیم مشکی: اتصال به منفی منبع تغذیه
– سیم زرد یا سفید: اتصال به نقطه‌ای که باید ولتاژ آن اندازه‌گیری شود

کاربردها

– مانیتورینگ ولتاژ باتری‌ها
– بررسی خروجی آداپتور یا منابع تغذیه
– استفاده در پنل‌های خورشیدی
– پروژه‌های DIY و آموزشی
– کنترل ولتاژ در مدارهای صنعتی

روش تهیه

شما میتوانید این ماژول ولتمتر ۳ سیم را از سایت الکمیک تهیه کنید و در دسته بندی ماژول ها و سنسور ها میتوانید محصولات مشابه این ماژول ولتمتر ۳ سیم را نیز تهیه کنید
