ماژول محافظ شارژ باتری لیتیومی 4 سل 4S قرمز 30A
توضیحات محصول
ماژول BMS 4S 30A که در دسته ماژول ها و سنسورها/ماژول ها/ماژول های شارژ باتری و پاور بانک/که یک برد مدیریت و محافظت از پکهای باتری لیتیومیون و لیتیومپلیمر چهار سلولی است که برای پکهای 4S با ولتاژ اسمی 14.8V طراحی شده است. این برد وظیفه کنترل شرایط کاری سلولها و محافظت از پک در برابر شارژ بیش از حد، دشارژ بیش از حد و اتصال کوتاه را بر عهده دارد.
این ماژول از قابلیت بالانس سلولها نیز برخوردار است و به متعادل نگه داشتن ولتاژ سلولهای متصل به صورت سری در هنگام شارژ کمک میکند. استفاده از BMS در پکهای لیتیومی باعث افزایش ایمنی، پایداری عملکرد و کاهش احتمال آسیب ناشی از شرایط غیرعادی شارژ و دشارژ میشود.
برد BMS 4S برای کاربردهایی که چند سلول لیتیومی به صورت سری به یکدیگر متصل میشوند، مانند تجهیزات قابل حمل، پروژههای DIY، سیستمهای ذخیره انرژی و برخی وسایل برقی، قابل استفاده است.
مشخصات فنی
- نوع ماژول: BMS / برد محافظ و مدیریت باتری
- تعداد سلول: 4 سلول به صورت سری (4S)
- نوع باتری: لیتیومیون / لیتیومپلیمر
- ولتاژ اسمی پک: 14.8V
- ولتاژ شارژ کامل پک: 16.8V
- جریان کاری: حدود 15A
- جریان پیشنهادی با خنککنندگی طبیعی: حدود 10A
- جریان با هیتسینک مناسب: حدود 15A
- جریان لحظهای حداکثر: تا 30A
- جریان بالانس: حدود 60mA برای هر سلول
- حفاظت شارژ بیش از حد: دارد
- حفاظت دشارژ بیش از حد: دارد
- حفاظت اتصال کوتاه: دارد
- بالانس سلولها: دارد
- ولتاژ آزادسازی حفاظت شارژ بیش از حد: 4.15 ± 0.05V برای هر سلول
- ولتاژ پایان دشارژ بیش از حد: 3 ± 0.1V برای هر سلول
- دمای کاری: 20- تا 60+ درجه سانتیگراد
- بازیابی حفاظت: خودکار پس از رفع شرایط خطا
ویژگیهای کلیدی
- مناسب پکهای باتری لیتیومی 4S
- سازگار با سلولهای لیتیومیون و لیتیومپلیمر
- ولتاژ اسمی پک 14.8V
- ولتاژ شارژ کامل پک 16.8V
- حفاظت در برابر شارژ بیش از حد
- حفاظت در برابر دشارژ بیش از حد
- حفاظت در برابر اتصال کوتاه
- دارای مدار بالانس سلولها
- مناسب برای کاربردهای جریان نسبتاً بالا
- امکان بازیابی خودکار پس از رفع شرایط حفاظتی
عملکرد بالانس سلولها
در یک پک 4S، چهار سلول لیتیومی به صورت سری به یکدیگر متصل میشوند. به دلیل تفاوت جزئی بین سلولها، ولتاژ آنها ممکن است هنگام شارژ یکسان نباشد. مدار بالانس این BMS با جریان بالانس حدود 60mA برای هر سلول به متعادل شدن ولتاژ سلولها در فرآیند شارژ کمک میکند.
نحوه اتصال و نصب BMS 4S

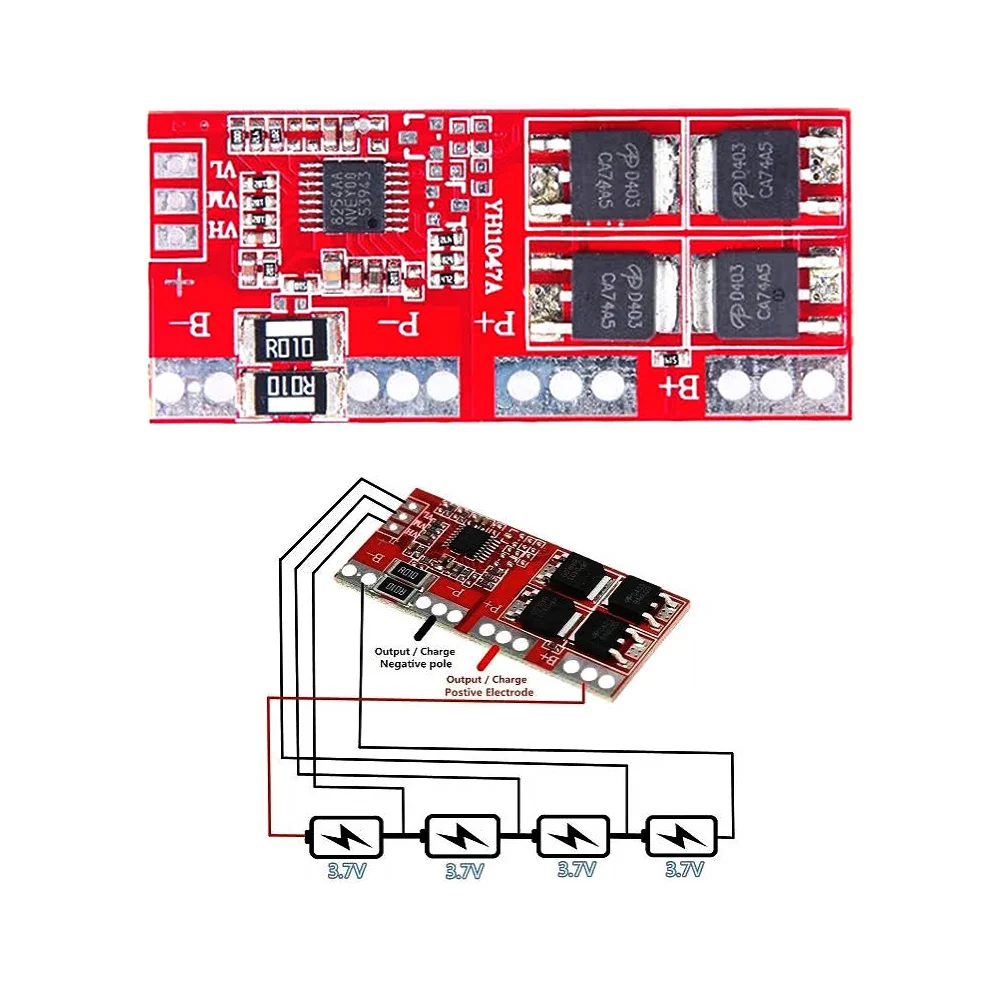

این برد دارای پدهای اتصال B-، B1، B2، B3، B+ برای اتصال سلولهای پک 4S و پدهای P+ و P- برای اتصال بار و مسیر شارژ است. هنگام نصب، ترتیب اتصال سیمها باید دقیقاً مطابق علائم روی برد انجام شود.
ترتیب اتصال سلولها
- B-: اتصال به منفی سلول اول و نقطه 0V پک
- B1: اتصال به محل اتصال بین سلول اول و دوم، حدود 4.2V
- B2: اتصال به محل اتصال بین سلول دوم و سوم، حدود 8.4V
- B3: اتصال به محل اتصال بین سلول سوم و چهارم، حدود 12.6V
- B+: اتصال به مثبت سلول چهارم و مثبت نهایی پک، حداکثر 16.8V هنگام شارژ کامل
پس از اتصال صحیح سلولها، میتوان از پدهای P+ و P- برای اتصال بار و مسیر شارژ استفاده کرد. قبل از اتصال تجهیزات، حتماً ولتاژ نقاط مختلف پک را با مولتیمتر بررسی کنید.
نحوه شارژ پک 4S
برای شارژ کامل پک 4S لیتیومی، به منبع یا شارژر مناسب با ولتاژ نهایی 16.8V نیاز است. این BMS بهتنهایی یک شارژر باتری نیست و وظیفه اصلی آن حفاظت و مدیریت پک است؛ بنابراین برای شارژ صحیح باتری باید از شارژر یا مدار شارژ مناسب 4S استفاده شود.
در صورت استفاده از منبع قابل تنظیم، ولتاژ و جریان باید پیش از اتصال به پک با مولتیمتر تنظیم و کنترل شوند. جریان شارژ نیز باید متناسب با ظرفیت و مشخصات سلولهای مورد استفاده انتخاب شود.
کاربردهای ماژول BMS 4S 30A
- ساخت پک باتری لیتیومی 4S
- پروژههای DIY و الکترونیکی
- تجهیزات قابل حمل باتریمحور
- سیستمهای ذخیره انرژی
- برخی پروژههای رباتیک و وسایل برقی
- پک باتری تجهیزات پرتابل
- پروژههای مبتنی بر باتری لیتیومیون و لیتیومپلیمر
نکات مهم و ایمنی
- این ماژول مخصوص پک 4S است و نباید برای تعداد سلول متفاوت استفاده شود.
- قبل از اتصال BMS، از یکسان بودن نوع و مشخصات سلولهای پک اطمینان حاصل کنید.
- ترتیب اتصال پدهای B-، B1، B2، B3 و B+ بسیار مهم است و اتصال اشتباه میتواند باعث آسیب به برد یا باتری شود.
- این BMS عملیات اصلی شارژ را انجام نمیدهد و برای شارژ پک به شارژر مناسب 4S با خروجی 16.8V نیاز است.
- جریان مصرفی بار باید متناسب با توان واقعی BMS و شرایط خنککاری انتخاب شود.
- برای جریانهای بالا، استفاده از سیم مناسب و خنککاری کافی اهمیت دارد.
- از اتصال کوتاه کردن خروجی یا اعمال ولتاژ نامناسب به ورودیهای سلول خودداری کنید.
- باتریهای لیتیومی در صورت اتصال اشتباه، شارژ نامناسب یا آسیب فیزیکی میتوانند خطرناک باشند؛ هنگام مونتاژ و تست احتیاط کامل داشته باشید.
