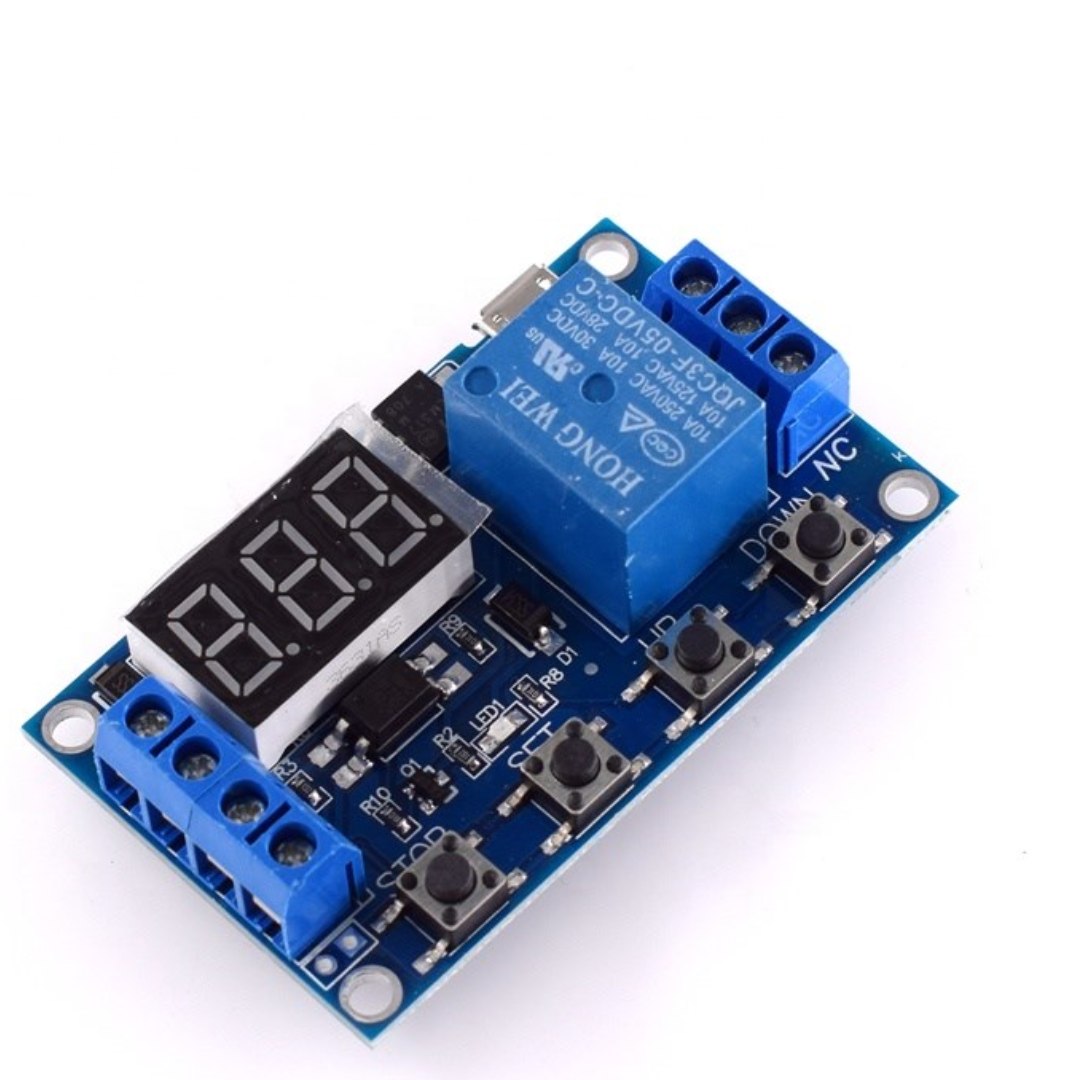

ماژول تایمر 5 فانکشن دارای رله مدل XY-J02

ماژول تایمر رله دار 5 فانکشن در خروجی خود دارای رله، تحریک توسط سیگنال خارجی، قابلیت تنظیم زمان بیم0.1 تا 999 دقیقه، ولتاژ تغذیه 6 الی 30 ولت DC و جریان خروججی تا 10 آمپر را دارا می باشد.

ماژول فوق بسیار کاربردی است که قابلیت های بسیاری بر روی آن تعبیه شده است. این ماژول قابل برنامه ریزی، قابلیت تحریک شدن توسط سیگنال بیرونی را داشته و می تواند با چند حالت، خروجی آن فعال شود: از جمله Delay on Start, Delay on Stop or Recycling و …

زمان های تاخیر و مدهای کاری توسط کلیدهای روی برد قابل تنظیم می باشد.زمان را می توان بین 0.1 ثانیه تا 999 دقیقه تنظیم نمود. هم چنین رزولوشن تنظیم زمان نیز در سه حالت 0.1 ثانیه، 1 ثانیه و 1 دقیقه قابل تنظیم می باشد.

ولتاژ ورودی این ماژول بین 6 تا 30 ولت DC می باشد. البته می توان از طریق پورت Micro USB نیز این ماژول را راه اندازی و استفاده نمایید. سیگنال تحریک خارجی نیز می تواند بین 3 تا 24 ولت باشد. هم چنین ماژول در مقابل اتصال اشتباهی پلاریته ولتاژ نیز محافظت شده است.

روی این محصول یک رله 10 آمپر قرار داده شده است که می تواند بارهایی با ماکزیمم جریان 10 آمپر را با آن کنترل نمایید. در شکل زیر نحوه استفاده از ماژول در دو حالت استفاده از بار 220 ولت و بار DC نشان داده شده است.

مشخصات

ولتاژ کاری: ۶-۳۰ ولت DC (به همراه ورودی Micro USB جداگانه)
مشخصات رله: ۱۰ امپر ۳۰ ولت DC یا ۱۰ آمپر ۲۵۰ ولت AC
جریان کاری: ۵۰ میلی آمپر
طول عمر: بیش از ۱۰ هزار بار استفاده
دمای کاری: ۴۰- تا ۸۵ درجه سانتی گراد
سایز: ۶.۴*۳.۸*۱.۷ سانتی متر
محدوده زمانی: ۰.۱ تا ۹۹۹ دقیقه

روش استفاده :

بر روی ماژول سمت چپ چهار ترمینال وجود دارد، دو ترمینال جهت تغذیه ماژول(VCC ,GND) با ولتاژ ورودی 6 الی 30 ولت DC و دو ترمینال جهت تحریک ماژول ( Trigger , GND_T) .

درصورتی که ولتاژ تحریک و تغذیه شما از یک منبع می باشد می توانید جامپری که بخش پایینی ترمینال ها تغذیه است را به هم متصل نمایید تا از اتصال سیم GND اضافه جلوگیری نمایید.

جهت اتصال دستگاه مدنظر به رله دستگاه از سه ترمینال سمت راست ماژول استفاده می نماییم .

تریمنال NO : در حالت عادی اتصال بین پایه COM و NO برقرار نمی باشد یا نرمالی اوپن

تریمنال COM : پایه مشترک رله

تریمنال NC : در حالت عادی اتصال بین پایه NC و NO برقرار می باشد یا نرمالی کلوز

می توانید جهت تغذیه ماژول از درگاه Micro USB با ولتاژ 5 ولت DC یا با استفاده از پد های لحیم کاری موجود بر پشت درگاهMicro USB تغذیه خود را لحیم کنید.

پروگرم و اعمال تنظیمات بااستفاده از فشردن کلید SET و تغییر بین منو ها با استفاده از کلید های UP و DOWN می باشد.

زمان را با کلید های تنظیم و برای ثبت شدن دکمه SET را میزنیم.

پس از تنظیم زمان و فشردن کلید SET و فشردن آن به مدت چند ثانیه روی مد تنظیم میگردد.

به هنگام شروع به کار تایمر LED قرمز رنگ بالای دکمه SET روشن می شود.

مود P1.1 : این مود اگر ولتاژ تحریک را اعمال نماییم تایمر شروع به کار میکند و اگر مجدد تحریک را اعمال کنیم حین شمارش هیچ تغییری نمیکند تا زمان تعیین شده به هنگام تحریک اول تمام گردد .

OP مخفف زمان روشن ماندن رله است

مود P1.2 : این مود اگر ولتاژ تحریک را اعمال نماییم تایمر شروع به کار میکند و اگر مجدد تحریک را اعمال کنیم حین شمارش مجددا تایمر از 0 می شمارد تا زمان تعیین شده تمام شود .

مود P1.3 : این مود اگر ولتاژ تحریک را اعمال نماییم تایمر شروع به کار میکند و اگر مجدد تحریک را اعمال کنیم حین شمارش تایمر پایان می یابد و رله قطع می شود. در این حالت کاربرد توقف اضطراری را در دستگاه می توان پیاده سازی نمود.

CL زمان خاموش ماندن رله است.

مود P-2 : با استفاده از CL و OP زمان ها را تنظیم می نماییم. ایتدا تایمر در زمان CL شروع به کار میکند و سپس تایمر در زمان OP شروع به کار می کند و پایان می یابد. اگر حین وصل بود رله و گذربر زمان OP ولتاژ تحریک را اعمال نماییم تایمر پایان می یابد.

LOP (حلقه تکرار) تعداد دفعات تکرار تایمر را مشخص می کند .

مود P3.1 : با استفاده از CL و OP زمان ها را تنظیم می نماییم. سپس تعداددفعات LOP را تعیین می کنیم.اگر در حین عملکرد تایمر ولتاژ تحریک را اعمال نمایید تایمر پایان می باید.
