ماژول نمایشگر ظرفیت باتری بر اساس ولتاژ و درصد شارژ

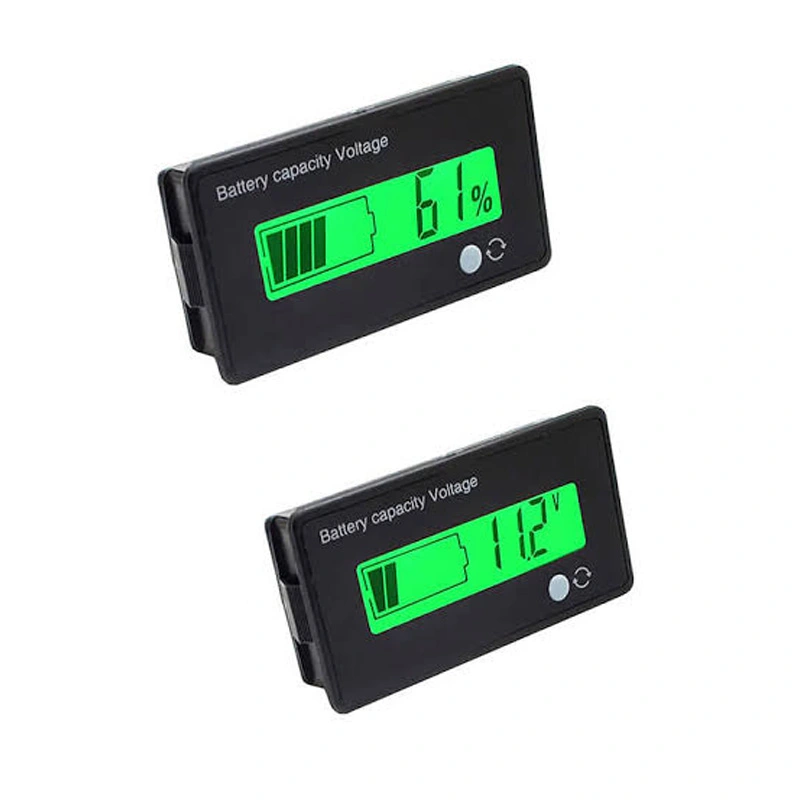

ماژول نمایشگر ظرفیت باتری یک نمایشگر دیجیتال هوشمند برای نمایش ولتاژ و درصد شارژ انواع باتری است. این ماژول با اندازهگیری ولتاژ باتری، میزان شارژ باقیمانده را به صورت درصد (%) و ولتاژ (V) نمایش میدهد و برای انواع باتریهای سرب اسیدی، لیتیوم یونی، لیتیوم پلیمر و لیتیوم فسفات آهن (LiFePO4) قابل استفاده است.
این نمایشگر به دلیل مصرف توان بسیار پایین، نصب آسان و قابلیت تنظیم نوع باتری، گزینهای مناسب برای خودرو، موتور سیکلت، دوچرخه برقی، اسکوتر برقی، سیستمهای خورشیدی، UPS، تجهیزات قابل حمل و انواع پروژههای الکترونیکی محسوب میشود.
ویژگیهای محصول
- نمایش درصد شارژ باتری (0 تا 100 درصد)
- نمایش ولتاژ لحظهای باتری
- دارای نمایشگر LCD با نور پسزمینه
- مصرف جریان بسیار کم (حدود 5mA)
- پشتیبانی از باتریهای سرب اسیدی، لیتیوم یونی، لیتیوم پلیمر و LiFePO4
- قابلیت انتخاب تعداد سلول باتری
- نمایش خودکار ولتاژ و درصد شارژ
- دارای حالت صرفهجویی در مصرف انرژی
- ابعاد کوچک و مناسب نصب روی پنل
- راهاندازی آسان بدون نیاز به برنامهریزی
مشخصات فنی
| نوع نمایشگر | LCD با نور پسزمینه |
| رنگ نور پسزمینه | سبز |
| ولتاژ قابل اندازهگیری | 5 تا 100 ولت DC (بسته به نسخه ماژول) |
| جریان مصرفی | حدود 5 میلیآمپر |
| دقت اندازهگیری ولتاژ | حدود ±1% |
| دمای کاری | 20- تا 85+ درجه سانتیگراد |
| نوع اتصال | دو سیمه (مثبت و منفی باتری) |
| تغذیه | از خود باتری |
باتریهای قابل پشتیبانی
باتری سرب اسیدی (Lead Acid)
- 12 ولت
- 24 ولت
- 36 ولت
- 48 ولت
باتری لیتیوم یونی و لیتیوم پلیمر (Li-ion / Li-Po)
- 2 سلول (2S)
- 3 سلول (3S)
- 4 سلول (4S)
- 5 سلول (5S)
- 6 سلول (6S)
- 7 سلول (7S)
- تا 28 سلول (در نسخههای جدید)
باتری لیتیوم فسفات آهن (LiFePO4)
- 2 سلول (2S)
- 3 سلول (3S)
- 4 سلول (4S)
- تا 28 سلول
پایههای اتصال
| V | اتصال به قطب مثبت باتری (+) |
| G | اتصال به قطب منفی باتری (-) |
| R ، T ، O | پایههای جانبی (در اکثر کاربردها استفاده نمیشوند) |
نحوه تنظیم نوع باتری
برای اینکه درصد شارژ به درستی نمایش داده شود، ابتدا باید نوع باتری و تعداد سلول آن را تنظیم کنید.
- ابتدا برق ماژول را قطع کنید.
- دکمه SET را نگه دارید.
- در حالی که دکمه را نگه داشتهاید، باتری را متصل کنید.
- نمایشگر وارد حالت تنظیمات میشود.
- با فشردن دکمه SET نوع باتری را انتخاب کنید.
- P = باتری سرب اسیدی
- L = باتری لیتیوم یونی و لیتیوم پلیمر
- F = باتری LiFePO4
- پس از انتخاب نوع باتری، تعداد سلول یا ولتاژ نامی را انتخاب کنید.
- برای ذخیره تنظیمات، تغذیه ماژول را یکبار قطع و دوباره وصل کنید.
تنظیمات سیستم
در برخی نسخههای GY-6 امکان تنظیم عملکرد نمایشگر نیز وجود دارد.
| S1 | نمایش خودکار درصد شارژ و ولتاژ به صورت متناوب (هر دو ثانیه) |
| S2 | خاموش شدن خودکار نمایشگر پس از 10 ثانیه |
| S3 | فعال یا غیرفعال کردن نور پسزمینه |
| S4 | تنظیمات رزرو شده |
| S5 | انتخاب منحنی تخلیه باتری (در برخی نسخهها) |
نحوه عملکرد
این ماژول ظرفیت باتری را بر اساس ولتاژ اندازهگیری میکند و از روش شمارش جریان (Coulomb Counting) استفاده نمیکند. بنابراین درصد شارژ نمایش داده شده تقریبی بوده و با تغییر بار مصرفی یا هنگام شارژ ممکن است اندکی تغییر کند. برای بیشترین دقت، نوع باتری و تعداد سلول باید به درستی انتخاب شود.
کاربردها
- خودرو و موتور سیکلت
- UPS
- اینورتر
- دوچرخه و اسکوتر برقی
- باتریهای لیتیومی
- پک باتری سفارشی
- سیستمهای خورشیدی
- تجهیزات قابل حمل
- پروژههای الکترونیکی
محتویات بسته
- ماژول نمایشگر ظرفیت باتری
- سوکت و کابل اتصال (بسته به نسخه محصول)
