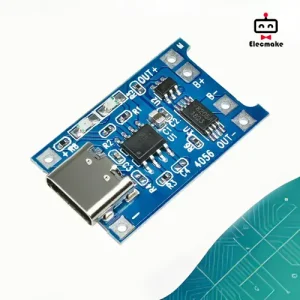

معرفی ماژول TP4056

ماژول TP4056 یک آی‌سی کوچک و کم‌هزینه است که جهت شارژ باتری‌های لیتیومی با ولتاژ اسمی 3.7 ولت ساخته شده است. این ماژول به طور کلی برای شارژ باتری‌های لیتیومی با ظرفیت‌های مختلف در دستگاه‌های قابل حمل، پروژه‌های الکترونیکی و IoT استفاده می‌شود.

ویژگی های اصلی ماژول TP4056

• ولتاژ ورودی: معمولاً 5V DC (از طریق پورت USB یا منبع DC)
• ولتاژ خروجی: مناسب برای باتری‌های لیتیوم-یون یا لیتیوم-پلیمری 3.7V
• مدیریت شارژ: فراهم کردن شارژ امن، کنترل جریان و قطع شارژ پس از پر شدن باتری
• حالت‌های نشانگر: لامپ‌های LED نشان‌دهنده وضعیت شارژ (شارژ، کامل، خطا)
• مدیریت جریان: معمولاً در حدود 100mA تا 1A

نحوه عملکرد مدار ماژولTP4056

• ورودی برق: ولتاژ 5V DC به IN+ و IN- وارد می‌شود.
• اتصال باتری: باتری لیتیومی به BAT+ و BAT- وصل می‌شود.
• کنترل شارژ:

زمانی که باتری در حال شارژ است، LED قرمز روشن می‌شود.
هنگامی که باتری کامل شارژ شد، LED سبز روشن می‌گردد.

• حفاظت: ماژول دارای مدارهای داخلی برای جلوگیری از زیرشارژ و افزایش بیش از حد ولتاژ.

نکات مهم در استفاده از ماژول TP4056

تایید ولتاژ و جریان ورودی

• ورودی باید تقریبا 5 ولت باشد (مثل پورت USB).
• جریان ورودی باید از محدوده مجاز ماژول و باتری باشد؛ معمولاً تا 1A.
• شناخت پین‌ها و اتصال صحیح :

• Bat+ و Bat-: پایانه‌های باتری که باید با قطب‌های مثبت و منفی باتری درست وصل شوند.
• VCC و GND: تغذیه و زمین ماژول.
• PROG: برای تنظیم جریان شارژ، با مقاومتی به زمین وصل می‌شود.
• تنظیم جریان شارژ (با مقاومتی در پایانه PROG)

جریان شارژ معمولاً بر اساس مقاومت تنظیم می‌شود؛ مثلاً مقاومت 1.2kΩ برای 1A.
مقدار مقاومت را مطابق با نیاز و باتری تنظیم کنید.

رعایت ایمنی در حین شارژ

• باتری را در محیط خشک و خنک شارژ کنید.
• از اتصال نادرست یا اتصال معیوب باتری اجتناب کنید.
• هنگام شارژ، دستگاه را زیر نظر داشته باشید و از نظارت بر وضعیت چراغ‌ها استفاده کنید.
• توجه به چراغ‌های وضعیت:

چراغ قرمز: در حال شارژ.
چراغ سبز: شارژ کامل شده.
اگر چراغ‌ها وضعیت غیر عادی نشان دهند، باید مشکل را بررسی کنید.

محدودیت‌ها و نکات فنی

• این مدار فقط برای شارژ باتری‌های لیتیوم-یون و لیتیوم-پولیمر است، به سایر باتری‌ها استفاده نکنید.
• از دشارژ بیش از حد، شارژ اضافی یا اتصال نادرست جلوگیری کنید.
• پیشنهاد اضافه کردن مدارهای حفاظتی :

به عنوان ایمنی بیشتر، می‌توانید مدارهای حفاظت در مقابل اتصال نادرست، دمای بیش از حد و شارژ بیش از حد باتری اضافه کنید.

چگونه ماژول TP4056 مناسب را انتخاب کنیم

محدوده جریان شارژ مورد نیاز

بسته به نوع باتری و نیاز پروژه، جریان شارژ موردنظر را مشخص کنید.
اگر باتری بزرگ یا نیاز به شارژ سریع دارید، ماژول‌هایی با توانایی تامین جریان بالاتر (مثلاً 1A یا بیشتر) را انتخاب کنید.
برای باتری‌های کوچک و مصرف کم، جریان‌های پایین‌تر کافی است.

نوع و ظرفیت باتری

نوع باتری (Li-Ion یا Li-Po) باید پشتیبانی شود. بیشتر ماژول‌ها این نوع باتری‌ها را ساپورت می‌کنند.
ظرفیت باتری (مثلاً 1000mAh، 2000mAh، یا بیشتر) در انتخاب جریان تاثیر دارد.
برای باتری‌های با ظرفیت بالا، از ماژول‌هایی با جریان بالاتر بهره ببرید.
پایداری و کیفیت ساخت

ترجیحاً ماژول‌های ساخت برندهای معتبر یا مارک‌های شناخته‌شده را انتخاب کنید.
از ماژول‌هایی با استانداردهای ایمنی و محافظتی (مثل حفاظت در برابر ناپایدار بودن ولتاژ یا اتصال نادرست) بهره‌مند شوید.

امکانات اضافی

برخی ماژول‌ها قابلیت تنظیم جریان شارژ با مقاومت در پایانه PROG را دارند که برای تنظیم دقیق مفید است.
داشتن چراغ‌های نشانگر وضعیت و قابلیت‌های حفاظتی (مثل حفاظت در برابر دما، اتصال معکوس یا شارژ بیش‌ازحد) ارزشمند است.

سازگاری با سیستم شما

مطمئن شوید ولتاژ ورودی (مثلاً 5V) با منبع تغذیه شما سازگار است.
ابعاد و ظاهر ماژول باید با طراحی پروژه‌تان همخوانی داشته باشد.

اکسسوری و لوازم جانبی

مقاومت PROG مناسب و در صورت نیاز، مقاومتی برای تنظیم جریان تهیه کنید.
کیس محافظ و سایر موارد ایمنی در صورت لزوم.

در نهایت، باید براساس نیازهای پروژه‌تان، جریان شارژ، نوع باتری، و ملاحظات ایمنی، ماژول مناسب را انتخاب کنید.

نکات مهم نصب ماژول TP4056

تعیین محل صحیح اتصال باتری

پایانه‌های Bat+ و Bat- را به درستی و قطب‌های مثبت و منفی باتری وصل کنید.
از اتصال نادرست جلوگیری کنید چون ممکن است باعث آسیب به باتری یا ماژول شود.
جایگذاری مناسب ماژول

ماژول را در جایی قرار دهید که در معرض رطوبت، گرد و غبار یا حرارت زیاد نباشد.
از قرار دادن آن در محلی که تماس مستقیم با آب یا مواد شیمیایی دارد، خودداری کنید.
اتصال منبع تغذیه

ورودی VCC باید به منبع تغذیه 5 ولت، مانند آداپتور یا پورت USB، وصل شود.
دقت کنید که منبع تغذیه سالم و بدون نوسان باشد تا به ماژول و باتری آسیبی نرسد.
تنظیم جریان شارژ

مقاومت مناسب را در پایانه PROG قرار دهید تا جریان شارژ مورد نظر را تنظیم کنید (در صورت نیاز).
به توجه به نیاز پروژه، جریان را در حدود 0.5 تا 1A تنظیم کنید.
بررسی صحت اتصالات قبل از وصل کردن باتری

معرفی ماژول TP4056

کاربرد ماژول TP4056

شارژ باتری‌های لیتیوم-یون و لیتیوم-پولیمر

یکی از اصلی‌ترین کاربردهای این ماژول، شارژ امن و کنترل شده باتری‌های لیتیوم است.
در پروژه‌هایی که نیاز به تامین برق از طریق باتری‌های لیتیومی دارند، نقش کلیدی دارد.

کاربردهای دیگر ماژول TP4056

• ساخت پاور بانک‌های قابل شارژ، که با کابل USB شارژ می‌شوند و به دستگاه‌های مختلف، مانند گوشی یا GPS، برق می‌دهند.
• مدارهای منبع تغذیه قابل حمل ( Portable Power Supply )
• راه‌اندازی منابع تغذیه قابل حمل برای دستگاه‌های کم‌مصرف، ربات‌ها، و تجهیزات الکترونیکی.
  ایجاد پروژه‌های هوشمند و اینترنت اشیاء (IoT)
• پروژه‌هایی که نیازمند منبع تغذیه قابل شارژ هستند، مانند سنسورها، ربات‌ها، و گجت‌های هوشمند.
•  شارژ باتری در تجهیزات خورشیدی کوچک
• درایوهای بی‌سیم، مودم‌ها و دستگاه‌های برقی کوچک
• تامین برق در دستگاه‌هایی که نیاز دارند از باتری لیتیومی قابل شارژ استفاده کنند.
• دستگاه های درمان اضطراری و تجهیزات پزشکی کوچک
• تامین برق مستقیم و امن برای تجهیزات پزشکی که قابل حمل هستند.

جمع‌بندی :
به طور کلی، TP4056 برای هر پروژه‌ای که نیاز به شارژ امن باتری‌های لیتیوم داشته باشد، کاربرد دارد. این ماژول با الگوریتم کنترل شارژ، حفاظت در برابر شارژ بیش‌ازحد و دما، و قابلیت تنظیم جریان، بسیار پرکاربرد است.

نکات مهم در انتخاب ماژول TP4056

توانایی تامین جریان مناسب

بروید سراغ ماژول‌هایی که توانایی تامین جریان مورد نیاز باتری‌تان را دارند، معمولاً تا 1A یا بیشتر.
برای باتری‌های کوچک، جریان‌های پایین‌تر کافی است و برای باتری‌های بزرگ، به ماژول‌هایی با جریان بالا نیاز دارید.

پشتیبانی از نوع و ظرفیت باتری

مطمئن شوید ماژول توانایی شارژ باتری‌های لیتیوم-یون یا لیتیوم-پولیمر موردنظر شما را دارد.
ظرفیت باتری (mAh) نقش مهمی در تعیین جریان شارژ دارد؛ برای باتری‌های بزرگ‌تر، جریان‌های بالاتر مناسب است.

کیفیت ساخت و استانداردهای ایمنی

ترجیحاً ماژول‌های با استانداردهای ایمنی و حفاظت (حفاظت در برابر دمای بیش‌حد، اتصال معکوس، و شارژ بیش‌از حد) را انتخاب کنید.
از مارک‌های معتبر یا برندهای شناخته‌شده بهره‌مند شوید.

امکانات تنظیم و چراغ‌های نشانگر

امکان تنظیم مقدار جریان شارژ از طریق مقاومت در پایانه PROG را مد نظر قرار دهید.
وجود چراغ‌های وضعیت (شارژ در حال انجام، کامل شدن) را چک کنید.

سازگاری با منبع تغذیه و ولتاژ ورودی

مطمئن شوید که منبع تغذیه شما (مثلاً پورت USB یا آداپتور 5V) با ماژول سازگار است.
ولتاژ ورودی باید حدود 5 ولت باشد.

پشتیبانی از قابلیت‌های حفاظتی

ماژول باید قابلیت حفاظت درربرابر شارژ بیش‌ازحد، خرابی باتری و ارتباط معکوس را داشته باشد.

ما در الکمیک انواع مختلف ماژول TP4056 را با کیفیت بالا برای شما عزیزان اماده کرده ایم
