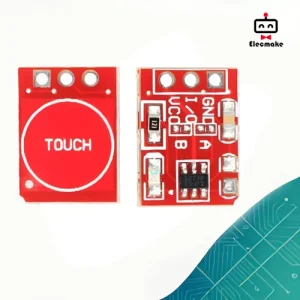

ماژول تاچ TTP223 | سنسور لمسی خازنی برای پروژه‌های هوشمند

ماژول تاچ TTP223 یکی از محبوب‌ترین سنسورهای لمسی خازنی است که در پروژه‌های DIY، خانه هوشمند، آموزشی و صنعتی کاربرد گسترده‌ای دارد. این سنسور کوچک با قابلیت تشخیص لمس بدون فشار مکانیکی، به سازندگان امکان می‌دهد سیستم‌های لمسی ساده و بادوام طراحی کنند.

مشخصات فنی ماژول تاچ TTP223

• ولتاژ کاری: ۲ تا ۵.۵ ولت
• خروجی دیجیتال: HIGH یا LOW
• پایه‌ها: VCC، GND، I/O
• ابعاد: ۱۵ × ۱۱ میلی‌متر
• نوع سنسور: خازنی تک‌نقطه‌ای با حساسیت قابل تنظیم

نحوه عملکرد ماژول تاچ TTP223

این ماژول با تغییر ظرفیت خازنی سطح لمس کار می‌کند. زمانی که انگشت انسان به نقطه تماس نزدیک شود، سنسور تغییر را تشخیص داده و خروجی دیجیتال فعال می‌شود. این سیگنال به میکروکنترلر ارسال شده و می‌توان از آن برای کنترل LED، رله یا فعال‌سازی سایر اجزا استفاده کرد.

اتصال ماژول تاچ TTP223 به آردوینو

• VCC → ۵V آردوینو
• GND → زمین آردوینو
• OUT → پایه دیجیتال (مثلاً D2)

و از کد زیر برای تست استفاده کنید:

نمونه کد راه‌اندازی ماژول تاچ TTP223

در زیر یک قطعه‌کد ساده و کاربردی برای کنترل LED با سنسور لمسی TTP223 ارائه شده است. با لمس سنسور، وضعیت LED تغییر می‌کند:

int touchPin = 2;
int ledPin = 13;

void setup() {
  pinMode(touchPin, INPUT);
  pinMode(ledPin, OUTPUT);
}

void loop() {
  int touchState = digitalRead(touchPin);
  digitalWrite(ledPin, touchState);
}


کاربردهای ماژول تاچ TTP223 در پروژه‌های مختلف

• جایگزینی کلیدهای فیزیکی فرسوده
• پنل‌های لمسی در خانه‌های هوشمند
• کنترل تجهیزات صوتی و نوری
• فعال‌سازی سنسورهای امنیتی با لمس
• آموزش مبانی الکترونیک و تعامل دیجیتال

مزایای ماژول تاچ TTP223 نسبت به مدل‌های مشابه

نصب آسان بدون لحیم‌کاری پیچیده، حساسیت بالا، مصرف انرژی پایین، و ابعاد جمع‌وجور آن باعث می‌شود برای پروژه‌های قابل حمل و اقتصادی مناسب باشد. نسبت به مدل‌هایی مانند TTP229 که چند نقطه ورودی دارند، TTP223 ساده‌تر و مقرون‌به‌صرفه‌تر است.

علاوه بر این، TTP223 برای پروژه‌هایی که فقط نیاز به یک نقطه لمس دارند، گزینه‌ای بهینه محسوب می‌شود. مصرف بسیار کم در حالت آماده‌به‌کار باعث کاهش فشار بر منابع تغذیه، به‌ویژه در دستگاه‌های با باتری محدود، می‌گردد. زمان واکنش آن سریع بوده و تاخیر قابل توجهی ندارد، که برای کنترل آنی در سیستم‌های تعاملی حیاتی است.

همچنین مدار داخلی این ماژول به گونه‌ای طراحی شده که در برابر نویز الکتریکی مقاوم باشد، و در محیط‌هایی با تجهیزات متعدد نیز عملکرد پایداری ارائه دهد. قیمت مناسب، سازگاری گسترده با انواع میکروکنترلرها، و نیاز کم به برنامه‌نویسی پیچیده، TTP223 را به انتخابی عالی برای مبتدیان و متخصصان تبدیل کرده است.

پرسش‌های متداول درباره ماژول تاچ TTP223

نکات بهینه‌سازی عملکرد ماژول تاچ TTP223

برای عملکرد پایدار، پیشنهاد می‌شود از خازن فیلتر در پایه VCC استفاده کنید. همچنین اتصال خروجی به ورودی Pull-Up در میکروکنترلر می‌تواند عملکرد ماژول را در برابر نویز مقاوم‌تر کند.

دانلود راهنمای فنی ماژول تاچ TTP223

اگر به‌دنبال اطلاعات دقیق‌تر درباره نحوه عملکرد، پیکربندی، و نکات تخصصی ماژول لمسی TTP223 هستید، توصیه می‌کنیم فایل راهنمای رسمی آن را دریافت کنید. این فایل شامل جزئیاتی درباره ساختار داخلی، نمودارهای مدار و توصیه‌های مهندسی برای استفاده در پروژه‌های حرفه‌ای است.

خرید ماژول تاچ TTP223 با ضمانت از الکمیک

برای خرید ماژول تاچ TTP223 با قیمت مناسب، گارانتی اصالت، ارسال سریع و پشتیبانی تخصصی، به فروشگاه الکمیک مراجعه کنید. تیم پشتیبانی الکمیک در مسیر طراحی سیستم‌های هوشمند همراه شماست.
